Introdução

À medida que a indústria fotovoltaica (PV) global continua a se expeir, o desempenho dos cabos solares desempenha um papel crítico para garantir a segurança, a confiabilidade e o desempenho a longo prazo dos sistemas de energia solar.

Espera-se que os cabos fotovoltaicos modernos operem por mais de 25 anos enquanto continuamente expostos a:

• Radiação UV
• Chuva forte
• Flutuações de temperatura
• Estresse mecânico
• Condições climáticas externas

Nãos últimos anos, AD7 and AD8 tornaram-se termos comuns no mercado solar europeu, especialmente para projetos fotovoltaicos flutuantes (FPV), fotovoltaicos agrícolas e solares costeiros.

Mas o que essas classificações realmente significam? São padrões de cabos ou simplesmente classificações de instalação?

Este guia explica as diferenças entre AD7 e AD8 do ponto de vista dos materiais, construção do cabo, desempenho à prova d'água e aplicações típicas.

---

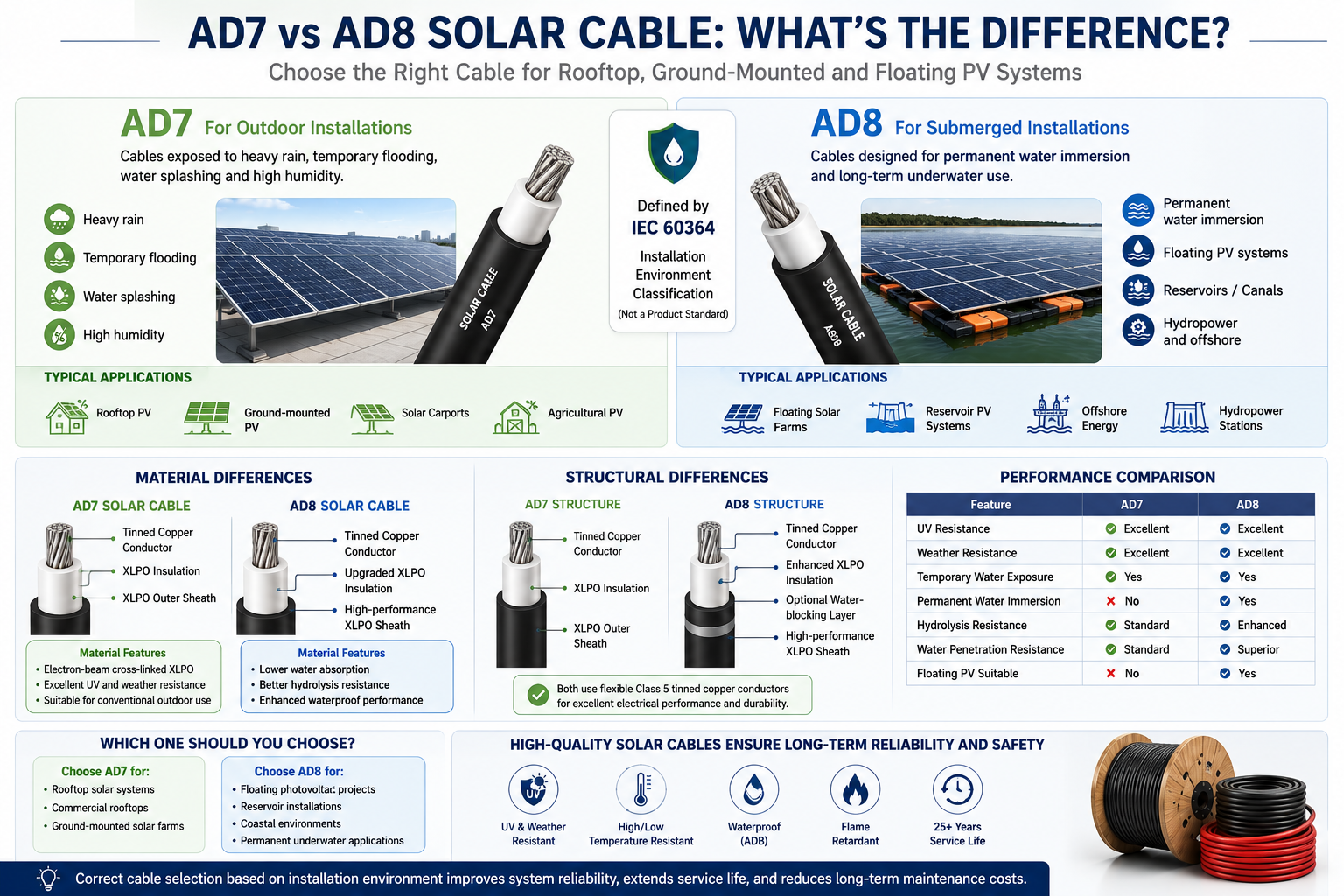

AD7 vs AD8 em resumo

AD7 e AD8 são classificações de ambiente de instalação definidas pela IEC 60364 , não padrões de certificação de produtos.

A principal diferença é o nível de exposição à água.

---

O que é AD7?

AD7 destina-se a ambientes externos onde os cabos são frequentemente expostos à umidade, mas são não permanentemente submerso .

Aplicações Típicas

• Sistemas solares em telhados
• Centrais fotovoltaicas montadas no solo
• Carports solares
• Projetos fotovoltaicos agrícolas

Condições Ambientais

• Chuva forte
• Inundações temporárias
• Salpicos de água
• Alta umidade

Uma instalação AD7 adequadamente projetada pode suportar exposição externa de longo prazo, mas não se destina à operação subaquática contínua.

---

O que é AD8?

O AD8 foi projetado para ambientes muito mais severos, onde os cabos podem permanecer em contato com a água por longos períodos.

Aplicações Típicas

• Sistemas fotovoltaicos flutuantes (FPV)
• Parques solares de reservatório
• Projetos de energia renovável offshore
• Canais de irrigação
• Estações hidrelétricas

Ao contrário do AD7, as instalações do AD8 requerem cabos que mantenham o desempenho elétrico mesmo após exposição prolongada à água.

---

Por que os cabos solares padrão nem sempre atendem aos requisitos AD8

Muitos cabos fotovoltaicos padrão atendem a padrões reconhecidos internacionalmente, como:

• EN 50618
• CEI 62930
• Certificação TÜV PV

Esses cabos já oferecem excelente:

• Resistência UV
• Resistência às intempéries
• Resistência ao ozônio
• Retardador de chama
• Desempenho em alta temperatura

Não entanto, o cumprimento destas normas não não garante automaticamente o desempenho subaquático a longo prazo .

A imersão contínua introduz desafios adicionais, incluindo:

• Penetração de água em materiais poliméricos
• Envelhecimento acelerado do isolamento
• Rigidez dielétrica reduzida
• Corrosão de componentes metálicos
• Degradação mecânica

Por esse motivo, as aplicações AD8 exigem engenharia adicional além dos projetos convencionais de cabos fotovoltaicos.

---

Diferenças materiais

Cabo Solar AD7

A maioria dos cabos solares AD7 usa isolamento XLPO reticulado por feixe de elétrons.

As principais características incluem:

• Excelente resistência UV
• Resistência a altas temperaturas
• Boa flexibilidade
• Longa vida útil ao ar livre

Esses materiais funcionam bem em instalações solares externas convencionais.

Cabo Solar AD8

Em comparação com o AD7, os cabos AD8 normalmente incorporam formulações de materiais atualizadas, incluindo:

• Menor absorção de água
• Resistência aprimorada à hidrólise
• Melhor desempenho de bloqueio de água
• Compostos XLPO reticulados de maior densidade

Essas melhorias ajudam a prevenir a penetração de umidade a longo prazo e a manter a confiabilidade elétrica.

---

Comparação de materiais de bainha

A bainha externa serve como camada primária de proteção ambiental do cabo.

A formulação aprimorada da bainha é uma das principais razões pelas quais os cabos AD8 apresentam melhor desempenho em ambientes submersos.

---

Diferenças Estruturais

Embora os cabos AD7 e AD8 pareçam muitas vezes semelhantes externamente, a sua construção interna pode diferir significativamente.

Construção típica do AD7

• Condutor de cobre estanhado classe 5
• Isolamento XLPO
• Bainha externa XLPO

Esta estrutura oferece excelente flexibilidade e resistência às intempéries.

Construção típica do AD8

• Condutor de cobre estanhado classe 5
• Isolamento XLPO aprimorado
• Camada opcional de bloqueio de água
• Bainha externa XLPO de alto desempenho
• Estrutura de vedação melhorada

Essas melhorias de design reduzem a penetração de água e melhoram a durabilidade a longo prazo.

---

Teste de desempenho à prova d'água

Os cabos fotovoltaicos padrão normalmente passam por:

• Teste de resistência de isolamento
• Teste de alta tensão
• Envelhecimento UV
• Resistência às intempéries testing
• Ciclismo térmico

Os aplicativos AD8 geralmente exigem testes adicionais, como:

• Imersão em água a longo prazo
• Teste de penetração de água
• Teste de água sob pressão
• Envelhecimento acelerado após imersão
• Verificação do desempenho elétrico após submersão

Dependendo dos requisitos do projeto, estas avaliações podem durar vários meses.

---

Comparação de desempenho

---

Qual cabo você deve escolher?

AD7 é recomendado para:

• Sistemas fotovoltaicos residenciais em telhados
• Projetos de telhados comerciais
• Parques solares montados no solo
• Instalações fotovoltaicas industriais

AD8 é recomendado para:

• Fazendas solares flutuantes
• Projetos fotovoltaicos de reservatórios
• Ambientes costeiros
• Instalações subaquáticas permanentes

A seleção do AD8 para sistemas de telhado padrão geralmente aumenta os custos do projeto sem fornecer um valor adicional significativo.

---

Perspectivas Futuras

Espera-se que as centrais fotovoltaicas flutuantes cresçam rapidamente na próxima década devido a:

• Utilização mais eficiente da terra
• Evaporação de água reduzida
• Maior eficiência do módulo solar através do resfriamento natural
• Melhor integração com infraestrutura hidrelétrica

À medida que a energia fotovoltaica flutuante continua a se expandir, a demanda por cabos solares impermeáveis de alto desempenho e materiais de isolamento avançados também aumentará.

---

Conclusão

A diferença entre AD7 e AD8 vai muito além do desempenho à prova d'água.

Embora ambos sejam adequados para instalações fotovoltaicas externas, os sistemas de cabos AD8 são projetados especificamente para imersão permanente em água por meio de materiais aprimorados, construção de cabos otimizada e testes de impermeabilidade mais exigentes.

Para sistemas fotovoltaicos convencionais montados em telhados e no solo, os cabos solares certificados EN 50618 ou IEC 62930 continuam a ser a solução preferida. No entanto, para projetos fotovoltaicos flutuantes e outros ambientes submersos, as soluções de cabos com classificação AD8 proporcionam a confiabilidade de longo prazo necessária para décadas de operação segura.

Selecionar o cabo apropriado com base no ambiente de instalação é essencial para maximizar a confiabilidade do sistema, prolongar a vida útil e reduzir custos de manutenção.
