Como a classificação de tensão afeta a seleção de cabos em sistemas de controle

A classificação 450/750 V em cabo de controle isolado de plástico s não é simplesmente um limite máximo — ele define a classe de isolamento do cabo e determina a compatibilidade com dispositivos de proteção, blocos terminais e gabinetes. As classificações de tensão incompatíveis são uma das causas mais comuns de degradação precoce do isolamento em painéis de controle.

Na prática, os circuitos de controle raramente operam perto do limite máximo de tensão nominal. A classificação, em vez disso, rege o rigidez dielétrica e distância de fuga exigido pelo material de isolamento. Para sistemas de controle de baixa tensão, os cabos com classificação de 450/750 V fornecem uma margem de segurança significativa, especialmente em ambientes com picos transitórios ou falhas à terra.

Fatores principais para alinhar com a classe de tensão:

• A tensão nominal do bloco terminal deve ser igual ou superior à classificação de isolamento do cabo
• O prensa-cabo e os acessórios de conduíte devem ser classificados para a mesma categoria de instalação
• Agrupar cabos de diferentes classes de tensão requer que o isolamento do cabo de classificação mais alta seja aplicado em todo o feixe
• IEC 60227 e GB/T 9330 fornecem a estrutura de referência formal para esta família de cabos

fabrica esses cabos em estrita conformidade com os padrões IEC e GB, dando às equipes de aquisição a confiança na documentação necessária para auditorias e certificações de sistema.

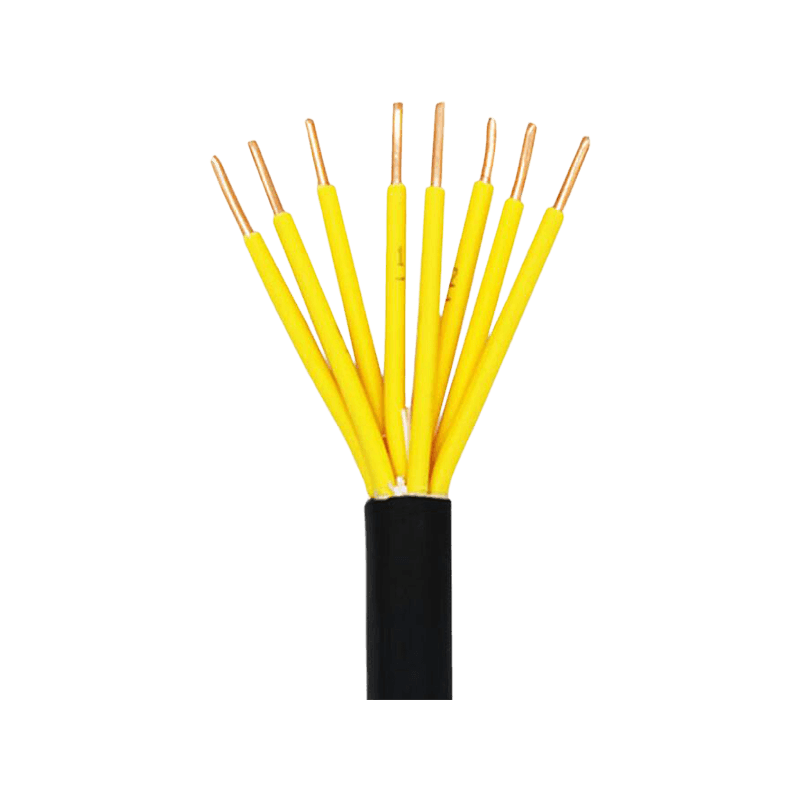

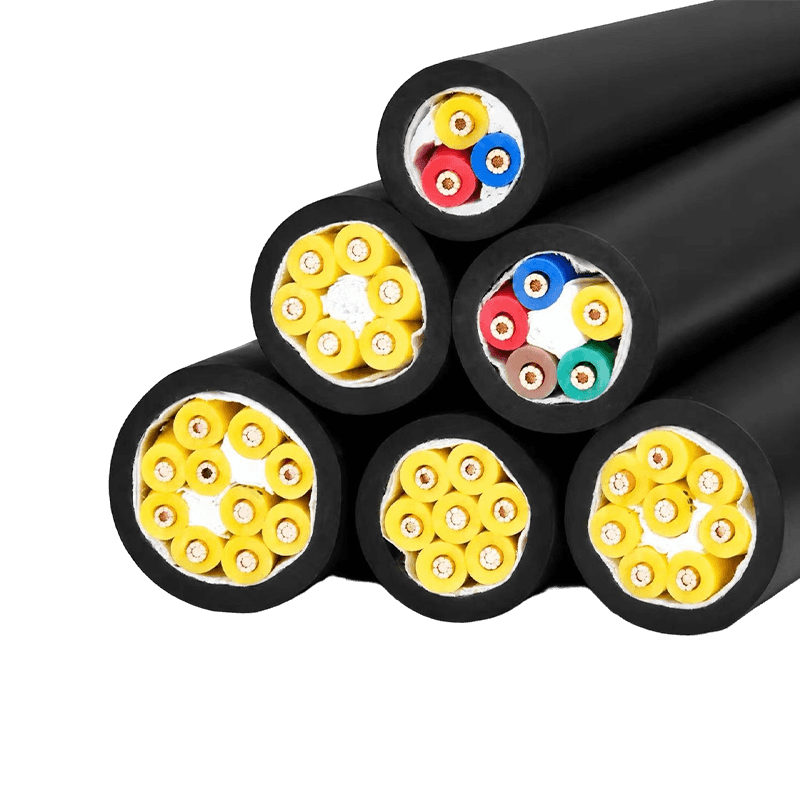

Contagem de núcleos e seção transversal: combinando cabo de controle multinúcleo com seu projeto de circuito

Os cabos de controle multicondutores são especificados por dois parâmetros principais: número de núcleos e seção transversal do condutor (mm²). Estas não são decisões intercambiáveis ​​– uma governa a capacidade do sinal, a outra governa a capacidade de transporte de corrente e a queda de tensão ao longo da distância.

A seleção da contagem de núcleos deve antecipar núcleos sobressalentes — a prática da indústria recomenda a alocação de 10 a 20% de núcleos adicionais além das necessidades atuais do circuito para acomodar modificações futuras sem puxar novamente os cabos. Isto é particularmente relevante no controle elétrico de máquinas-ferramenta e na construção de painéis, onde o retrofit é caro.

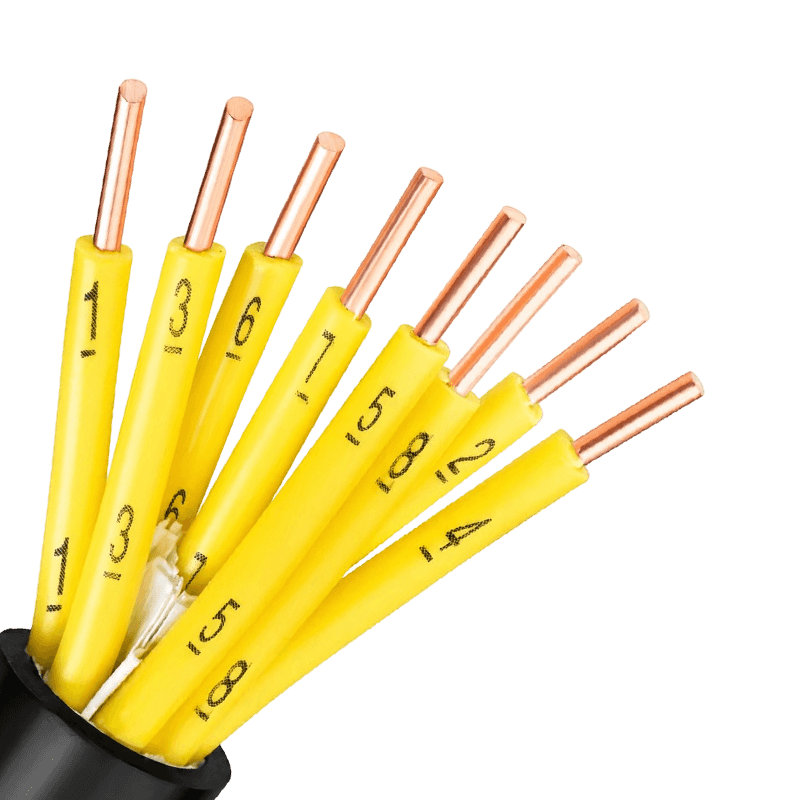

Para layouts densos de múltiplos núcleos, a identificação do condutor também é importante: numeração sequencial, codificação por cores conforme IEC 60445 ou uma combinação, ambos reduzem erros de comissionamento e simplificam o rastreamento de manutenção.

Isolamento de PVC em cabos de controle: onde funciona e onde tem limites

O PVC (cloreto de polivinila) continua sendo o material de isolamento dominante para cabos de controle com isolamento plástico devido ao seu baixo custo, facilidade de processamento e ampla resistência química. No entanto, a escolha do material deve ser orientada pelo ambiente de instalação e não apenas pelo preço.

Onde o isolamento de PVC padrão funciona bem:

• Instalações internas com temperaturas ambientes estáveis (normalmente –15°C a 70°C)
• Armários de controle, bandejas de cabos e sistemas de conduítes com exposição limitada aos raios UV
• Ambientes sem contato sustentado com óleos, solventes ou ácidos concentrados

Quando considerar alternativas:

• Livre de halogênio com baixa emissão de fumaça (LSHF/LSZH) variantes são necessárias em espaços públicos fechados, túneis e ambientes ferroviários onde a geração de gases tóxicos durante eventos de incêndio é regulamentada
• Retardante de chama ou resistente ao fogo as classes são especificadas para circuitos de controle de usinas de energia e sistemas críticos de segurança onde a integridade contínua do circuito durante um evento de incêndio é obrigatória
• O isolamento de polietileno reticulado (XLPE) oferece resistência térmica superior para aplicações que excedem 70°C de temperatura operacional contínua

Nossa linha de produção abrange todas essas categorias de isolamento, o que significa que os especificadores podem padronizar as relações com os fornecedores e, ao mesmo tempo, atender aos requisitos específicos da aplicação em uma instalação.

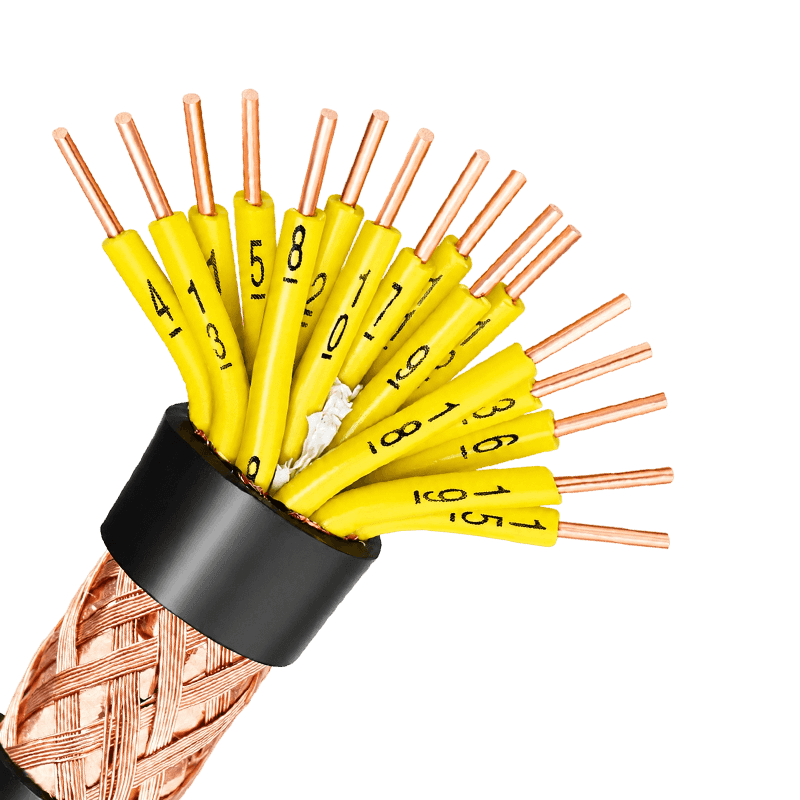

Blindagem em cabos de controle: quando é necessário e que tipo especificar

Nem todos cabo de controle multi-core as execuções exigem blindagem, mas identificar incorretamente aquelas que o fazem é uma fonte frequente de interferência de sinal em instalações industriais. A decisão depende do tipo de sinal, do roteamento do cabo e do ambiente eletromagnético da instalação.

Em geral, sinais analógicos (4–20mA, 0–10V) e saídas de sensores de baixo nível são mais vulneráveis à interferência eletromagnética (EMI). Os sinais de controle digital são mais tolerantes a ruídos, embora a blindagem ainda seja recomendada quando os cabos correm paralelos aos cabos de alimentação em longas distâncias.

Uma regra comumente esquecida: o aterramento da blindagem deve ser implementado apenas em uma extremidade na maioria dos circuitos de sinal de instrumentos para evitar correntes de loop de terra que introduzem o mesmo ruído que a blindagem deve bloquear. Nos circuitos de controle de usinas e subestações, as práticas de aterramento podem ser diferentes – sempre siga o esquema de aterramento do integrador do sistema.

A disciplina de roteamento é igualmente importante: manter a separação física entre os feixes de cabos de controle e os cabos de alimentação de alta corrente – idealmente 200mm ou mais onde execuções paralelas são inevitáveis — reduz a interferência na fonte, reduzindo a dependência apenas da blindagem.
