Como combinar um fio revestido com seus requisitos de carga

Escolhendo o certo fio revestido começa com a compreensão da sua carga real - não apenas da potência da placa de identificação. Um erro comum é selecionar as seções transversais dos condutoues com base apenas na courente nominal, sem levar em conta a temperatura ambiente, a redução da capacidade do agrupamento e o ciclo de trabalho. Veja como os principais fatores interagem:

Quando os cabos são agrupados ou encaminhados através de conduíte, a ampacidade pode cair de 20 a 40% dependendo do número de condutores. Para a fiação do gabinete de controle da linha de produção - uma área onde a Zhejiang Huapu Cable Co., Ltd. faz um esforço significativo de desenvolvimento - essa redução da capacidade do agrupamento é um dos fatores mais frequentemente negligenciados em falhas de cabos subdimensionados.

Revestimento de PVC versus polietileno reticulado (XLPE): o que a diferença significa na prática

Tanto o PVC quanto o XLPE são materiais padrão de isolamento e revestimento para fios revestidos, mas seus perfis de desempenho divergem significativamente sob tensão. Compreender isso ajuda a evitar especificações insuficientes em ambientes exigentes.

Desempenho de temperatura

Os fios revestidos de PVC padrão são normalmente classificados para Temperatura do condutor 70°C , enquanto os cabos isolados em XLPE suportam até 90°C contínuo e picos de curto-circuito de 250°C. Em ambientes com ambientes intensos, como gabinetes de máquinas ou perto de fontes de calor, isso se traduz diretamente em uma maior ampacidade utilizável – o que significa que o XLPE pode transportar mais corrente através da mesma seção transversal do condutor.

Flexibilidade e Envelhecimento

O PVC torna-se frágil com o tempo, especialmente em ambientes de baixa temperatura ou com flexões repetidas – uma preocupação real para ferramentas elétricas portáteis e equipamentos de transporte logístico onde os cabos estão em constante movimento. O XLPE mantém melhor suas propriedades mecânicas durante uma vida útil mais longa, embora seja normalmente mais rígido e mais difícil de rotear em espaços apertados.

Resistência ao óleo e à umidade

• Ofertas de PVC padrão resistência moderada ao óleo — adequado para exposição industrial leve, mas não para imersão prolongada em óleos de corte ou fluidos hidráulicos.
• Compostos de PVC resistentes a óleo (por exemplo, misturas de PVC/NBR) são formulados especificamente para ambientes como pisos de linhas de produção, onde o contato com fluidos é rotineiro.
• Ambos os materiais oferecem boa resistência à umidade para uso interno e externo não extremo; nenhum deles deve ser tratado como um substituto para cabos com classificação à prova d'água em cenários de submersão.

Lendo as marcações dos cabos: o que o código em um fio revestido realmente diz

As marcações de cabos de acordo com os padrões GB e IEC carregam informações estruturadas que são fáceis de decodificar quando você conhece o padrão. Para compradores que procuram fios revestidos para aplicações específicas, isso é mais útil do que confiar apenas nas descrições dos produtos.

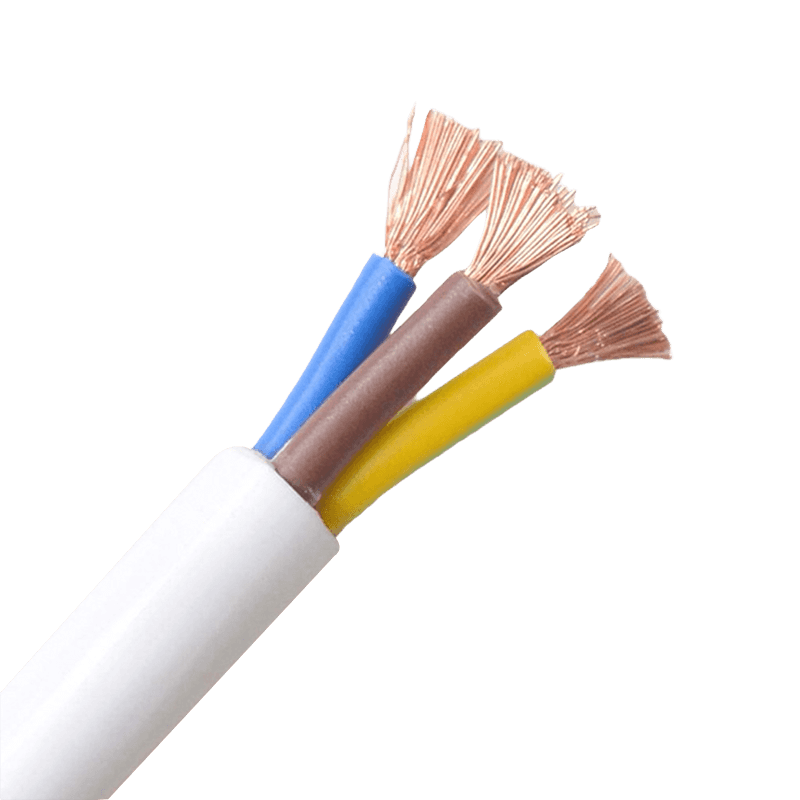

Tome uma designação GB comum como RVV 3×1,5 como exemplo:

• R — Condutor flexível (trançado, não sólido)
• V - Isolamento de PVC
• V - Revestimento externo em PVC
• 3×1,5 — 3 condutores, cada um com seção transversal de 1,5 mm²

Um prefixo como YZ or YC indica um cabo flexível com revestimento de borracha — YZ para serviços médios e YC para serviços pesados — comumente usado onde é necessária maior resistência mecânica. As designações H05VV-F e H07RN-F sob IEC seguem uma lógica semelhante, codificando classe de tensão, tipo de isolamento e construção em sequência.

Um detalhe que vale a pena verificar: a classificação de tensão impressa na bainha (por exemplo, 300/500V or 450/750V ) refere-se às classificações condutor-condutor e condutor-terra, respectivamente - e não à tensão máxima do sistema na qual o cabo pode ser instalado sem precauções adicionais.

Práticas de instalação que afetam a longevidade do fio revestido

Mesmo bem especificado fio revestidos falham prematuramente quando os detalhes da instalação são ignorados. Estes são os fatores mais comumente responsáveis pela degradação precoce em implantações no mundo real:

Raio mínimo de curvatura

Dobrar repetidamente um cabo com mais força do que seu raio de curvatura mínimo cansa os fios do condutor e quebra o isolamento de dentro para fora – invisível até a falha. Para cabos com bainha flexível, o raio de curvatura mínimo é normalmente 6× o diâmetro externo do cabo para instalações fixas e até 10× para cabos em movimento contínuo (por exemplo, correntes de arrasto em equipamentos de transporte).

Alívio de tensão em pontos de terminação

O estresse mecânico nos pontos de conexão – plugues, bucins ou caixas de junção – é uma das principais causas de falhas precoces em cabos de ferramentas elétricas portáteis e cabos de extensão. Os grampos de alívio de tensão adequados transferem as forças de tração para a bainha e não para as terminações do condutor, razão pela qual os cabos projetados para aplicações domésticas e comerciais de cabos de energia incluem zonas de entrada reforçadas.

Fiação interna exposta: superfície vs. conduíte

• Para fiação exposta em salas de estar e quartos, os clipes de cabo montados na superfície devem ser dimensionados de acordo com o diâmetro externo do cabo – os clipes apertados demais comprimem a bainha e podem deformar o isolamento com o tempo.
• Onde os cabos passam através de paredes ou pisos, as buchas protegem contra abrasão no ponto de entrada — um local de falha comum e fácil de prevenir.
• Em locais temporários de fornecimento de energia, evite enrolar o excesso de cabo firmemente sob carga – as bobinas que transportam corrente geram calor que se acumula, aumentando efetivamente a temperatura ambiente local e reduzindo a ampacidade segura. Estenda totalmente os cabos antes de usar ao operar perto da corrente nominal.
