Qual é a vida útil do cabo isolado em XLPE?

A vida útil projetada dos cabos isolados de polietileno reticulado (XLPE) é normalmente de 20 a 30 anos. No entanto, na operação real, a vida útil física dos modernos Cabos XLPE podem atingir 40 a 60 anos, desde que não sejam submetidos a operações de longo prazo nos limites máximos de carga e estejam protegidos de danos ambientais extremos. Na temperatura operacional nominal de 90°C, o material de isolamento mantém alta rigidez dielétrica. No entanto, quando a temperatura de funcionamento sobe para entre 95°C e 105°C, a vida útil esperada do cabo cai para apenas 7 a 30 anos.

Os cabos XLPE tornaram-se a espinha dorsal das redes elétricas de média, alta e extra-alta tensão devido às suas propriedades superiores de isolamento elétrico, perda dielétrica extremamente baixa, excelente resistência ao calor e alta resistência mecânica. A vida útil de um cabo é uma função de degradação dinâmica determinada conjuntamente pela temperatura, campo elétrico, umidade (efeito de árvore de água) e estresse mecânico.

Dados Básicos de Vida Útil e Padrões Internacionais

• Linha de base do projeto: Normas internacionais como IEC 60502 estipulam estritamente uma temperatura operacional máxima permitida do condutor contínuo de 90°C para cabos XLPE. Este limite é definido com base na taxa de degradação termo-oxidativa de polímeros de alto peso molecular.
• Limites de temperatura: A temperatura de sobrecarga de emergência permitida para cabos XLPE varia de 105°C a 130°C, enquanto a temperatura instantânea que eles podem suportar durante um curto-circuito pode atingir até 250°C (por uma duração não superior a 5 segundos).
• Vida útil real: Na temperatura operacional padrão de 90°C, a vida útil esperada do material XLPE é entre 40 e 60 anos. Se o cabo operar consistentemente sob condições de carga parcial em aplicações reais (por exemplo, com a temperatura do condutor mantida em torno de 70°C), sua vida útil real poderá facilmente exceder a marca de 50 anos.

Mecanismos de envelhecimento central de cabos XLPE

O envelhecimento do isolamento do cabo é um processo físico e químico irreversível que leva ao declínio da rigidez dielétrica. Os mecanismos primários são impulsionados pelas quatro tensões a seguir:

• Envelhecimento Térmico: A exposição prolongada a altas temperaturas causa degradação termo-oxidativa. Macroscopicamente, isso se manifesta como fragilização do material, com quedas significativas no alongamento à ruptura (EAB) e na resistência à tração. Nas avaliações de engenharia, quando o EAB cai para 50% do seu valor inicial, considera-se o “fim da vida física” do material.
• Envelhecimento Elétrico: Defeitos microscópicos (como vazios ou impurezas) dentro da camada de isolamento causam distorção do campo elétrico, levando à Descarga Parcial (PD). Com o tempo, a corrosão elétrica forma uma “árvore elétrica”, que eventualmente penetra na camada de isolamento, resultando em uma ruptura catastrófica. O acúmulo de carga espacial em aplicações de corrente contínua de alta tensão (HVDC) também agrava a distorção do campo elétrico.
• Arborização aquática: Este é o “assassino invisível” em ambientes úmidos. Sob a ação de um campo elétrico alternado, a umidade penetra em defeitos microscópicos dentro do isolador, formando uma rede semelhante a uma árvore de microvazios cheios de água. Isto reduz significativamente a capacidade geral de resistência à tensão do isolador.
• Estresse Mecânico e Químico: O não cumprimento dos requisitos mínimos de raio de curvatura durante a instalação (fadiga mecânica) expandirá os vazios microscópicos, promovendo grandemente o início de descargas parciais e árvores de água. Além disso, ânions como os íons cloreto em ambientes marinhos podem desencadear degradação química em altas temperaturas, causando um declínio acentuado na resistividade volumétrica do XLPE.

Previsão de vida útil e métodos avançados de diagnóstico

Para estimar com precisão a Vida Útil Remanescente (RUL), a indústria emprega os seguintes modelos matemáticos e tecnologias de testes não destrutivos:

Modelos Matemáticos

• Modelo de previsão de vida térmica: Com base na equação de Arrhenius. Este modelo revela uma relação exponencial entre temperatura e vida útil: para cada queda de 10°C na temperatura, a vida útil do envelhecimento térmico duplica.
• Modelo de vida de estresse elétrico: Baseado no Modelo de Potência Inversa (IPM). Seu parâmetro principal, o Coeficiente de Resistência de Tensão (VEC), mede a resistência do material ao envelhecimento elétrico. Os materiais XLPE de alta qualidade normalmente têm um VEC entre 15 e 30.

A evolução dos métodos de diagnóstico

• DC Hipot (teste de alto potencial de corrente contínua): Isso agora está obsoleto e altamente destrutivo. A alta tensão CC acumula “carga espacial” dentro do isolamento XLPE. Quando a operação CA é retomada, os campos elétricos sobrepostos podem quebrar instantaneamente a frágil camada de isolamento.

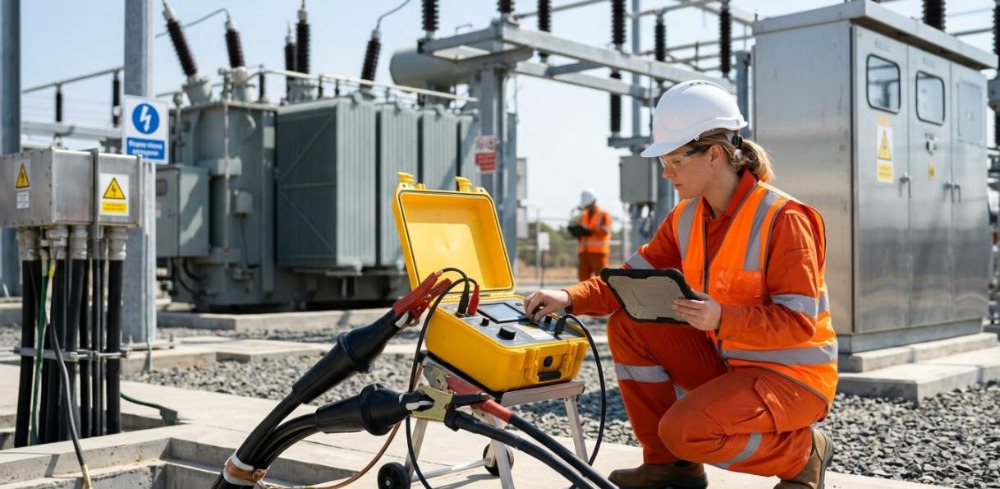

• Teste VLF (frequência muito baixa): A alternativa preferida da indústria. Ele usa energia CA de frequência ultrabaixa (0,1 Hz), o que evita o efeito de carga espacial e, ao mesmo tempo, faz com que defeitos severamente deteriorados sejam quebrados com segurança durante testes controlados.
• Diagnóstico Tan Delta (tangente do ângulo de perda dielétrica): O "padrão ouro" para avaliar o envelhecimento das árvores de água e a entrada de umidade em cabos XLPE. Ao medir o aumento não linear nos valores de perda à medida que a tensão de teste aumenta (o efeito "Tip-up"), quantifica com precisão a gravidade do envelhecimento.
• Monitoramento de Descarga Parcial (PD): Usado para identificar com precisão defeitos microscópicos dentro da camada de isolamento (por exemplo, lacunas de ar nas juntas ou camadas de blindagem danificadas).

Práticas de engenharia e garantia de qualidade para prolongar a vida útil do cabo XLPE

Alcançar uma vida útil de mais de 50 anos para cabos XLPE requer um controle de qualidade abrangente desde a fabricação até a operação:

• Controle máximo na fabricação e seleção de materiais premium

Materiais de alta pureza devem ser usados e produzidos em um ambiente ultralimpo.

A implementação de um processo de extrusão tripla garante a ligação em nível atômico entre a blindagem do condutor, a camada de isolamento XLPE e a blindagem de isolamento, eliminando completamente as lacunas de ar entre as camadas que poderiam desencadear uma descarga parcial.

Utilizando materiais XLPE retardadores de árvores (TR-XLPE) e designs abrangentes de bloqueio de água (fios/fitas bloqueadores de água longitudinais, bainhas bloqueadoras de água radiais) para isolar absolutamente a umidade externa.

• Instalação e proteção mecânica compatíveis

O raio de curvatura (não inferior a 10 a 15 vezes o diâmetro externo) e a tensão de tração devem ser rigorosamente controlados para evitar microfissuras na camada de isolamento.

As juntas e terminações são as partes mais vulneráveis ​​de uma linha de cabo. Sua fabricação deve ser realizada em ambientes relativamente secos e livres de poeira para evitar a introdução de impurezas.

• Otimização do Ambiente Operacional e Gestão Térmica

Mantenha um espaçamento razoável entre os cabos para facilitar a dissipação de calor e evitar o acúmulo de calor.

Recomenda-se adotar operação reduzida, deixando uma margem de ampacidade apropriada para evitar operação em plena carga por longo prazo.

Instale protetores contra surtos confiáveis ​​(pára-raios) para absorver picos de tensão de alta frequência causados ​​por sobretensões de comutação e quedas de raios.

Perguntas frequentes:

Q1: Por que os sistemas de energia modernos usam amplamente cabos XLPE em vez de cabos de PVC tradicionais?

R: O XLPE (polietileno reticulado) apresenta uma estrutura termofixa em rede tridimensional, permitindo temperaturas de operação contínua de até 90°C, excedendo em muito o PVC (máximo 70°C). Além disso, o XLPE possui maior rigidez dielétrica, menor perda dielétrica e não libera gases halogênios tóxicos quando queimado. Ele supera amplamente os cabos de PVC tanto em vida útil quanto em desempenho elétrico.

Q2: A temperatura operacional máxima de um cabo XLPE é 90°C. Ocasionalmente, exceder esta temperatura fará com que o cabo queime imediatamente?

R: Não queimará imediatamente, mas acelerará o envelhecimento térmico. Os padrões internacionais permitem sobrecargas de emergência de curto prazo até 105°C ou até 130°C. Porém, de acordo com o modelo de envelhecimento de Arrhenius, por cada 10°C que a temperatura excede o valor nominal, a taxa de degradação da camada de isolamento duplica. A operação prolongada em temperatura excessiva reduzirá drasticamente a vida útil total do cabo.

Q3: O que é "Water Treeing" e como pode ser evitado?

R: Water treeing é uma rede semelhante a uma árvore de microvazios formada quando a umidade invade defeitos microscópicos no isolador e se estende continuamente sob a ação combinada de um campo elétrico alternado e um ambiente úmido em cabos XLPE. Os métodos de prevenção incluem: utilização de designs de bloqueio de água (como bainhas radiais de bloqueio de água e fios longitudinais de bloqueio de água), uso de materiais retardadores de árvores (TR-XLPE) e garantia de que o revestimento externo do cabo não seja arranhado durante a instalação.

Q4: Quero testar o status do isolamento dos cabos que estão em serviço há muitos anos. Posso usar um testador DC Hipot padrão?

R: Absolutamente não. A realização de testes tradicionais de CC de alta tensão em cabos XLPE é altamente destrutiva. A alta tensão CC acumula “carga espacial” dentro do isolamento. Depois que a energia CA for restaurada após o teste, a camada de isolamento – que de outra forma poderia continuar operando normalmente – fica altamente suscetível à quebra instantânea.

Q5: Se o teste DC Hipot não deve ser usado, como o grau de envelhecimento dos cabos XLPE deve ser avaliado cientificamente?

R: Os padrões da indústria recomendam o uso de testes de tensão suportável CA de frequência muito baixa (VLF, 0,1 Hz) combinados com diagnósticos Tan Delta (tangente de ângulo de perda dielétrica). Os testes VLF não geram cargas espaciais prejudiciais, enquanto os testes Tan Delta podem quantificar com precisão a gravidade da árvore de água dentro do cabo, medindo as características de aumento não linear (Tip-up) da corrente de fuga em diferentes tensões, ajudando assim a planejar substituições preventivas.
