Por que a SPE é o futuro da manufatura inteligente

Na evolução da Internet das Coisas Industrial (IIoT) e da fabricação inteligente, as empresas têm enfrentado constantemente um grande problema: redes de nível superior (como salas de controle e servidores) usam Ethernet de alta velocidade, enquanto sensores e atuadores de nível inferior são frequentemente restritos a barramentos de campo desatualizados, de baixa velocidade e incompatíveis devido a limitações de espaço e custos de fiação.

O surgimento de Ethernet de par único (SPE) quebrou completamente este impasse. Ele simplifica o cabo Ethernet tradicional de 4 pares (8 núcleos) para apenas 1 par (2 núcleos), mas ainda consegue transmissão de dados em alta velocidade e fonte de alimentação sincronizada. Isto não é apenas uma “redução física”, mas uma revolução fundamental que permite comunicação totalmente IP do sensor diretamente para a nuvem.

Comparação principal : SPE vs. Ethernet Tradicional

O Cat5e ou Cat6 cabos com os quais estamos mais familiarizados contêm 8 fios de cobre, e a fiação Ethernet tradicional é normalmente estritamente limitada a uma distância máxima de 100 metros. Este design é perfeito para ambientes de escritório, mas parece volumoso e restrito em ambientes industriais extremamente compactos e severos (como dentro de braços robóticos multieixos ou ao longo de milhares de metros de tubulações).

As vantagens disruptivas do SPE incluem :

• Estrutura Minimalista : Abandona completamente o preenchimento de trama cruzada e os 6 fios extras, exigindo apenas um único par trançado balanceado.

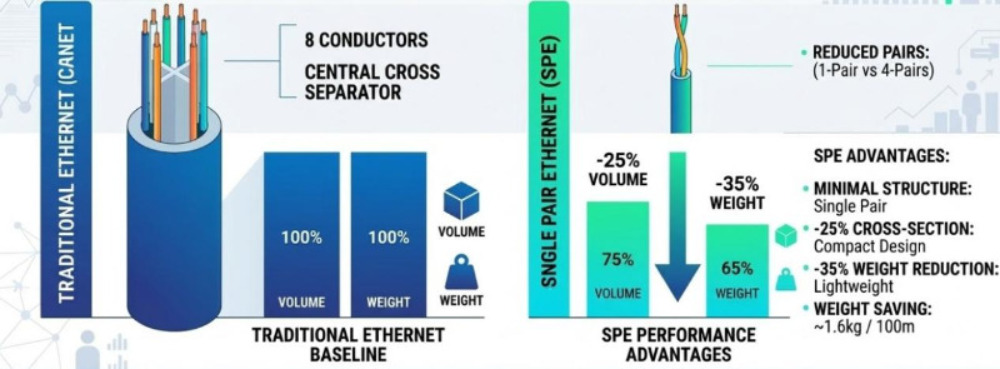

• Redução drástica de volume e peso : Comparado à fiação Ethernet industrial tradicional, o SPE reduz a área da seção transversal de instalação em cerca de 25% e o peso total por 35% . Em grandes racks de dados ou sistemas de trânsito ferroviário, isso elimina aproximadamente 1,6 kg de peso morto por 100 metros.
• Flexibilidade Superior e Resistência à Torção : A estrutura simétrica de par único evita fisicamente o problema de "atrito do fio" interno. Combinado com materiais de enchimento especiais, o SPE pode suportar dezenas de milhões de ciclos de dobra de alta frequência e torção 3D severa, tornando-o uma combinação perfeita para robôs industriais.

Três principais problemas do setor resolvidos pela SPE

1. Quebrando o limite de distância física de 100 metros

Em cenários de automação de processos, como indústrias petrolíferas e químicas, os equipamentos são amplamente distribuídos, tornando o tradicional limite de 100 metros uma falha fatal. O 10BASE-T1L O padrão da família de protocolos SPE permite transmissão full-duplex de alta velocidade de 10 Mbps em distâncias de até 1000 metros , curando completamente a "ansiedade de distância" da fiação industrial.

2. PoDL: matando dois coelhos com uma cajadada só (dados e poder)

Os dispositivos tradicionais geralmente exigem cabos separados para dados e energia. SPE apresenta Power over Data Lines (PoDL) tecnologia, permitindo a transmissão simultânea de dados e até aproximadamente 50W de energia DC para dispositivos terminais. Para equipamentos pesados, a indústria introduziu topologias de interface híbrida, isolando dados de alta velocidade e até vários quilowatts de fonte de alimentação dentro do mesmo link, simplificando bastante o roteamento de equipamentos.

3. Eliminando Gateways para “Achatamento de Rede”

No passado, as fábricas tinham que implantar vários “gateways de conversão de protocolo” caros para permitir que sinais analógicos de nível inferior se comunicassem com o nível superior. O SPE permite que até mesmo os menores sensores de nível inferior tenham endereços IP independentes e se conectem diretamente à rede TCP/IP. Estima-se que a eliminação de um único nó de gateway pode economizar mais US$ 10.000 em custos abrangentes ao longo do ciclo de vida do sistema.

Protocolos principais e ecossistema de interface

A aplicação do SPE não requer mergulhar em códigos subjacentes complexos; você simplesmente precisa reconhecer os seguintes padrões básicos que determinam seu desempenho:

1. Matriz de velocidade e distância de transmissão (série IEEE 802.3)

• 10BASE-T1L : Velocidade de 10 Mbps, até 1000 metros. Projetado para controle de processos de longa distância, suportando segurança intrínseca em ambientes explosivos (Ethernet-APL).
• 10BASE-T1S : Velocidade de 10 Mbps, suportando topologia Multidrop. Permite que mais de uma dúzia de dispositivos sejam conectados em paralelo em uma única linha principal de até 25 metros de comprimento, eliminando a enorme fiação de topologia em estrela.
• 100/1000BASE-T1 : Velocidade Gigabit de 100 Mbps ou 1 Gbps, até 15-40 metros. Usado principalmente para interconexão de alta velocidade dentro de veículos ou visão industrial de alta resolução.

2. Padrões de interface de conexão industrial (série IEC 63171)

Como os conectores RJ45 tradicionais são muito volumosos e não possuem resistência à vibração, a indústria estabeleceu novos padrões:

• IEC 63171-6 e outras microinterfaces : Abrangendo classificações de proteção IP20 a IP67, eles são resistentes a choques e quedas. Seu volume é apenas uma fração das interfaces tradicionais, tornando-as os principais conectores para dispositivos da próxima geração.
• Interface Híbrida M12 (IEC 63171-7) : A solução definitiva para dispositivos de alta potência. O padrão define combinações de pinos de dados e múltiplos pinos de fonte de alta potência, suportando a transmissão simultânea de “potência de dados” para equipamentos pesados, como motores e servo-drives.

Perguntas frequentes (FAQ)

Q1: O SPE é mais lento que as redes tradicionais?

Não. A velocidade da rede depende do padrão do protocolo e não da espessura física do link. O SPE também pode suportar velocidades Gigabit de até 1 Gbps em distâncias curtas (por exemplo, 40 metros).

Q2: O Power over Data Lines (PoDL) do SPE é igual ao PoE?

O objetivo é o mesmo, mas a tecnologia subjacente é diferente. O PoE tradicional depende de pares sobressalentes ou alimentação fantasma em cabos de 4 pares, enquanto o PoDL pode misturar e transmitir dados de alta frequência e energia CC simultaneamente em um circuito físico de par único (2 núcleos).

Q3: Fios comuns de 2 núcleos ou cabos Ethernet antigos descascados podem ser usados ​​diretamente como cabos SPE?

Altamente não recomendado. Um verdadeiro sistema de transmissão SPE passa por otimização rigorosa de impedância, perda de retorno e diafonia especificamente para transmissão de alta frequência de par único. Os cabos SPE industriais também incluem elementos estruturais flexíveis especiais que os fios de cobre comuns simplesmente não conseguem igualar.

Conclusão

Single Pair Ethernet (SPE) não é de forma alguma um rebaixamento técnico de “ter menos fios de cobre”; é a pedra angular da camada física para a automação industrial avançar em direção à verdadeira digitalização e inteligência. Para as empresas que incorporam a tecnologia SPE em seu planejamento de infraestrutura desde o início, ela não apenas reduz drasticamente os custos atuais de implantação e manutenção, mas também conquista uma posição elevada na arquitetura da próxima geração da Internet de Todas as Coisas.

Como fabricante focado em cabos de alta qualidade, o HUAPUCÁVEL A equipe sempre acompanha as tecnologias de comunicação industrial de ponta, dedicada a fornecer aos clientes globais soluções de cabos confiáveis que atendam aos rigorosos padrões industriais. Sinta-se à vontade para entrar em contato com nossa equipe para obter especificações de cabos e orçamentos adequados aos seus projetos.
