Guia de seleção de fibra de data center de alta densidade: principais diferenças técnicas e comparação de TCO entre OM4 e OM5

Na evolução dos data centers globais em direção às arquiteturas de rede 100G, 400G e 800G, a escolha da mídia de cabeamento da camada física determina diretamente o desempenho e o custo total de propriedade (TCO) dos clusters de computação. Dentro da sequência de fibra multimodo (MMF) para interconexões de curta distância, o OM4 e o OM5 são atualmente as soluções mais implementadas e de ponta. Baseado em rigorosas teorias de física óptica e padrões internacionais, este artigo fornece uma referência técnica estruturada para seleção de mídia.

1. Principais mecanismos físicos e características de bea larga

• OM4 （Fibra multimodo otimizada para laser）：

Sua largura de banda modal efetiva extremamente alta é exclusivamente otimizada e obrigatória para um único comprimento de onda de 850 nm (atingindo 4700 MHz·km). Como a dispersão modal aumenta acentuadamente quando se desvia do comprimento de onda de 850 nm, o OM4 deve depender fortemente do Óptica Paralela mecanismo - aumentando linearmente o número de canais de fibra - para atingir taxas de dados mais altas.

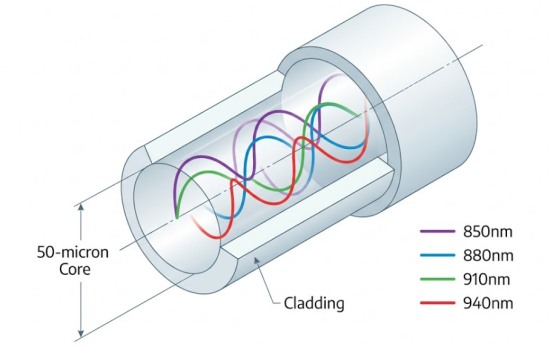

• OM5 （Fibra multimodo de banda larga, WBMMF）：

Sem comprometer o desempenho de 850 nm, ele também exige uma largura de banda mínima de 2.470 MHz·km no comprimento de onda de 953 nm. Este design achatado por dispersão foi projetado especificamente para Multiplexação por divisão de comprimento de onda de ondas curtas (SWDM) and Bidirecional (BiDi) transmissão, permitindo a transmissão sem perdas de 4 comprimentos de onda simultaneamente dentro de uma única fibra, alcançando uma redução física de até 75% na contagem de fibras.

2. Principais especificações técnicas e identificações

3. Limites de distância de transmissão (com base em protocolos de rede)

Sob diferentes velocidades Ethernet e tecnologias de modulação, o desempenho de transmissão de ambas as fibras apresenta diferenças altamente específicas para cada cenário.

• 10G a 100G paralelo de comprimento de onda único (por exemplo, 100GBASE-SR4): As distâncias máximas de transmissão para OM4 e OM5 são idênticas, limitadas a 100 metros. A implantação do OM5 neste cenário padrão principal não proporciona nenhum ganho técnico substancial.
• Multiplexação de múltiplos comprimentos de onda 100G (por exemplo, 100G SWDM4 / 100G SRBD):

Enfrentando sinais de comprimento de onda longo, o OM4 está limitado a 100 metros devido ao colapso da largura de banda, enquanto o OM5 estende com sucesso o limite para 150 metros, contando com suas capacidades de compensação de banda larga.

• Era 400G e 800G (modulação PAM4):

Sob o paralelo de comprimento de onda único SR8 protocolo, os limites físicos são severamente comprimidos, reduzindo as distâncias OM4 e OM5 para a faixa de 50-100 metros. No entanto, sob a multiplexação de comprimento de onda duplo 400GBASE-SR4.2 protocolo, o OM4 é limitado a 100 metros, enquanto o OM5 não apenas aumenta a distância utilizável para 150 metros, mas também reduz pela metade o requisito do núcleo do cabo para 8 núcleos.

3. Recomendações de implantação de engenharia e TCO

l Atenha-se à zona de custo-benefício OM4 (padrão de curto alcance)

Para a maioria dos data centers corporativos convencionais e topologias de rede Spine Leaf estritamente abaixo de 100 metros, a adoção da abordagem de "cabo de fita OM4 transceptor SR4/SR8 de baixo custo" gera um CAPEX inicial significativamente menor do que a solução OM5 WDM, tornando-a a escolha ideal de TCO. Além disso, a arquitetura paralela do OM4 suporta perfeitamente os requisitos de Port Breakout do switch.

l Utilize o OM5 para avanços estratégicos (atualizações de alta densidade e legado)

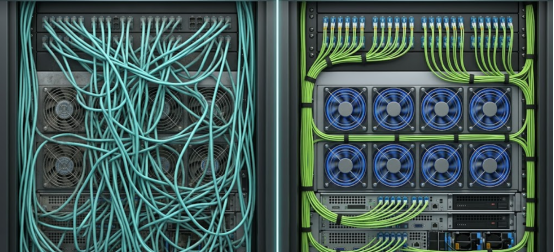

OM5 oferece um ROI excepcionalmente alto em dois cenários rígidos: primeiro, atualizações entre gerações sem cabos para redes legadas, usando fibras duplex e módulos SWDM4 para obter saltos de capacidade no local, evitando custos astronômicos de re-cabeamento. Em segundo lugar, clusters de computação de IA de alta densidade, reduzindo o volume de cabos de backbone em 4 a 8 vezes, liberando espaço precioso em rack, desbloqueando o fluxo de ar do servidor e reduzindo drasticamente o OPEX.

Perguntas frequentes

P: Em redes ToR de alta densidade, o OM5 emparelhado com transceptores SWDM pode obter Port Breakout para conectar vários servidores independentes?

R: Não. A tecnologia WDM multiplexa vários comprimentos de onda na mesma fibra física, que não pode ser demultiplexada passivamente para servidores em locais físicos diferentes. Se for necessária a interrupção de portas de alta densidade, a fibra paralela OM4 tradicional continua sendo a única solução viável.

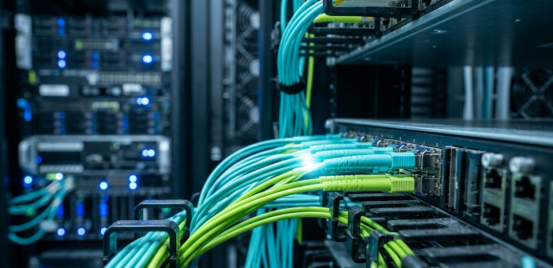

P: Por que os padrões exigem a mudança da cor da capa externa do OM5 para Verde Limão?

R: Em salas de servidores de alta densidade que abrigam dezenas de milhares de patch cords, o verde limão altamente reconhecível garante que a equipe operacional possa distingui-lo estritamente da cor água do OM3/OM4, reduzindo significativamente o tempo de rastreamento de cabos e o risco de interrupção acidental dos negócios.

P: O OM5 é obrigatório ao implantar Ethernet de ultra-alta velocidade 400G ou 800G?

R: Não é obrigatório. Depende da rota tecnológica do transceptor. Sob protocolos SR8 empilhados de canal único, as distâncias OM4 e OM5 diminuem para 50-100 metros. Somente ao empregar protocolos bidirecionais de vários comprimentos de onda, como SR4.2, a vantagem de banda larga do OM5 é ativada, alcançando um alcance 50% extra em comparação com o OM4.
