O guia básico para fiação de iluminação residencial inteligente: protocolos, padrões e prevenção de armadilhas

As casas inteligentes modernas evoluíram de dispositivos únicos para uma coordenação profunda do ecossistema de toda a casa. A arquitetura de fiação subjacente do sistema de iluminação determina a estabilidade, escalabilidade e segurança da rede. Erros de fiação podem facilmente levar a enormes custos de manutenção posteriormente. Este artigo fornece uma análise detalhada das diretrizes de fiação de iluminação inteligente com base na lógica de engenharia real e nos padrões elétricos internacionais.

1.Protocolos de comunicação e arquitetura de topologia

• KNX e isolamento físico

Na iluminação inteligente de nível de infraestrutura, o KNX utiliza um cabo de par trançado verde dedicado, isolando completamente fisicamente a transmissão de dados da rede elétrica de 220V. Sua arquitetura descentralizada significa que não existe um único host central; nenhuma falha de nó único irá paralisar toda a rede, oferecendo confiabilidade extremamente alta.

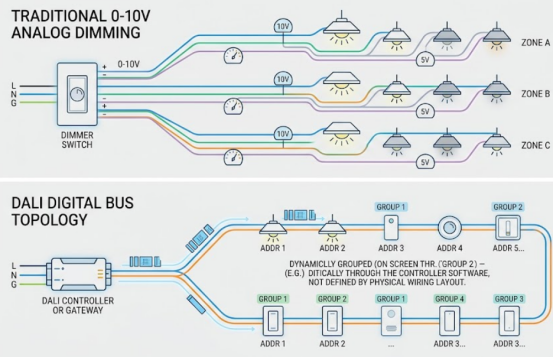

• Protocolo Digital DALI

Comparado com os problemas de queda de tensão e oscilação comuns na regulação analógica de 0-10 V, o protocolo DALI é uma verdadeira comunicação digital bidirecional. De acordo com a norma IEC 62386-101, a queda de tensão CC entre quaisquer dois dispositivos no barramento DALI não deve exceder 2 VCC e a distância máxima até à fonte de alimentação não deve exceder 300 metros.

2. Especificações básicas para fiação de alta tensão

• Abandone completamente a fiação 'sem neutro'

Os interruptores tradicionais controlam apenas o fio energizado. Se um switch inteligente não tiver um fio neutro, ele deve contar com um mecanismo de energia de espera "sem neutro" comprometido, que causa fenômenos fatais e periódicos de "piscar" de LED ou "luz fantasma". Além disso, as cargas máximas 'sem neutro' são geralmente limitadas a cerca de 800 watts, muito abaixo dos 2.500 watts dos interruptores neutros-vivos padrão. Em projetos novos ou de reforma, deve ser instalado fio neutro independente em todas as caixas de junção .

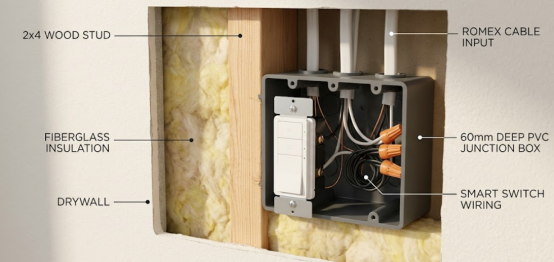

• caixas de junção profundas de 60mm

Os painéis inteligentes geram calor significativo durante a operação em plena carga e precisam abrigar mais terminais de fiação. As caixas tradicionais de 50 mm causam facilmente danos ao isolamento sob pressão, podendo levar a desligamentos térmicos ou incêndios. É altamente recomendável usar estritamente caixas de PVC de grande capacidade e 60 mm de profundidade que atendam à mais alta certificação de retardante de chama UL 94 V-0.

• Proibir estritamente neutros compartilhados

A mistura de fios neutros de circuitos diferentes pode fazer com que o neutro supostamente seguro carregue tensão retroalimentada letal se um disjuntor for acionado por engano durante a manutenção, causando choque elétrico grave. Além disso, causa grave desequilíbrio de corrente, provocando disparos frequentes do interruptor de proteção contra vazamento da caixa de distribuição, paralisando o sistema inteligente.

3.Tecnologia de driver DC de baixa tensão

• Tensão Constante (CV):

Adequado para tiras flexíveis de LED, usando uma arquitetura de fiação paralela. Vantagem: suporta corte e emenda aleatórios no local; Desvantagem: severamente limitado pela queda de tensão da linha, tornando a extremidade das longas tiras escura e amarela.

• Corrente Constante (CC):

Adequado para focos anti-reflexo de alta potência, que requerem conexão física em série. Previne completamente a queima de fuga térmica do LED e elimina o impacto de quedas de tensão de longa distância no nível físico, garantindo consistência absoluta de brilho de ponta a ponta.

4.Controle de impasses e modo desacoplado

Quando um usuário pressiona um interruptor físico de parede inteligente para cortar a energia, o chip de comunicação integrado dentro da lâmpada inteligente RGBW do teto perde energia instantaneamente e é forçado a ficar off-line. Isso faz com que o aplicativo móvel ou o assistente de voz perca completamente o controle e pode até mesmo fazer com que a topologia da rede mesh sem fio de toda a casa entre em colapso contínuo.

Solução definitiva: dissociação de software

Forçar a ativação do "Modo desanexado" no back-end do dispositivo. O relé físico que controla a alta tensão dentro da chave fica permanentemente travado no estado de condução "fechado", garantindo que a fonte de alimentação nunca seja cortada. As ações dos botões físicos são convertidas em comandos digitais puros enviados ao cérebro do sistema. Esta solução “sempre ligada” requer etiquetas de advertência altamente visíveis na caixa de distribuição para evitar choques elétricos acidentais durante a substituição da lâmpada.

Perguntas frequentes

Q1: Os fios de sinal de baixa tensão e as linhas de energia de alta tensão podem compartilhar o mesmo conduíte?

R: Absolutamente não. O campo magnético alternado e os surtos transitórios de alta tensão causam grave interferência eletromagnética (EMI), levando diretamente à perda de pacotes de dados ou falha de controle na rede de baixa tensão. Os padrões internacionais exigem uma folga paralela mínima de 30 cm (12 polegadas); se o cruzamento for inevitável, eles devem cruzar perpendicularmente em um ângulo de 90 graus.

Q2: Por que os downlights LED inteligentes piscam levemente mesmo depois de serem desligados?

R: Isso geralmente ocorre devido a interruptores inteligentes "sem neutro" comprometidos. No estado desligado, eles usam um circuito de bypass para extrair uma pequena corrente através da lâmpada para obter energia. As cargas se acumulam no capacitor LED até o limiar de condução, emitem luz e depois se extinguem, repetindo-se para formar um fenômeno cintilante ou de "luz fantasma".

Q3: Qual é o maior risco de segurança ao comprar módulos de relé internacionais ou usar módulos de relé baratos?

R: Deixar de obter certificações de segurança legais locais (como IEC/CE, UL, CCC) ou não combinar a bitola do fio com a classificação de corrente nominal. Se um módulo de pequena corrente for conectado a uma carga de alta potência, os contatos aquecerão e oxidarão rapidamente, acelerando o envelhecimento térmico e a desintegração dos materiais de isolamento, causando a queima do equipamento ou até mesmo incêndios.
