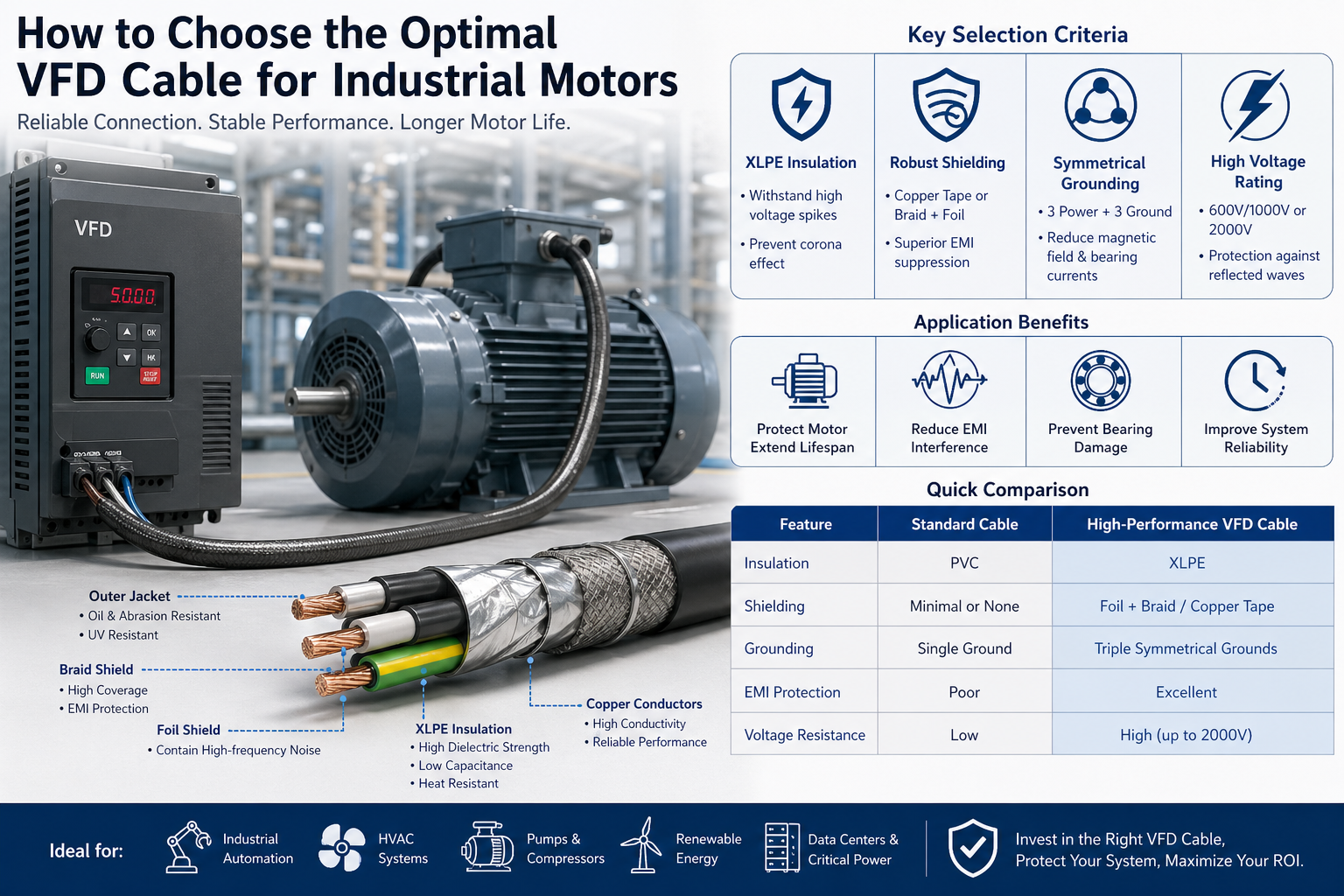

Como escolher o cabo VFD ideal para motores industriais

Nos sistemas industriais modernos, a conexão entre um inversor de frequência variável (VFD) e um motor elétrico representa um dos ambientes eletricamente mais agressivos. Altas frequências de comutação, picos de tensão e interferência eletromagnética (EMI) colocam pressão extrema nos cabos.

Selecionar um cabo inadequado não é apenas uma pequena falha de projeto – pode resultar em:

• Falha prematura no isolamento do motor
• Danos nos rolamentos causados por correntes parasitas
• Aumento da interferência eletromagnética (EMI)
• Tempo de inatividade não planejado e custos de manutenção

Um cabo VFD adequadamente projetado é, portanto, fundamental para a confiabilidade, segurança e desempenho do sistema a longo prazo.

1. Compreendendo o ambiente operacional do VFD

Ao contrário das fontes de alimentação tradicionais, os VFDs usam modulação por largura de pulso (PWM) para controlar a velocidade do motor. Isso cria uma forma de onda não senoidal com:

• Alto dv/dt (taxa de mudança de tensão)
• Sobretensão de onda refletida (especialmente em cabos longos)
• Tensão de modo comum e correntes circulantes

Por que os cabos padrão falham

Cabos de uso geral, como THHN ou fios básicos com isolamento de PVC, não são projetados para essas condições. Com o tempo, eles podem experimentar:

• Degradação do isolamento devido à descarga corona
• Acúmulo excessivo de calor
• Vazamento EMI afetando instrumentação próxima

Resultado: Vida útil reduzida do motor e desempenho instável do sistema.

2. Principais critérios de seleção para cabos VFD

A. Tipo de isolamento: XLPE para estabilidade de alta frequência

O sistema de isolamento é a primeira linha de defesa contra o estresse elétrico.

Recomendado: Polietileno reticulado (XLPE)

Vantagens Técnicas:

• Alta rigidez dielétrica para suportar picos de tensão
• Baixa perda dielétrica e capacitância
• Classificação térmica superior (normalmente 90°C–125°C)
• Forte resistência à descarga corona

Comparado ao PVC, o XLPE melhora significativamente a longevidade do isolamento em ambientes de alta frequência.

B. Blindagem Avançada para Controle EMI

A supressão de EMI é um dos requisitos mais críticos em aplicações VFD.

Sem blindagem adequada, o ruído eletromagnético pode:

• Interferir com PLCs, sensores e sistemas de comunicação
• Causar sinais falsos e erros operacionais
• Aumente os riscos de conformidade em ambientes regulamentados

Estruturas de blindagem recomendadas:

• Escudo de fita de cobre

• Excelente para conter ruído de alta frequência
• Fornece caminho de aterramento de baixa impedância
  • Escudo de trança metálica
• Cobertura ≥85%
• Combina flexibilidade com alta eficácia de blindagem

Função principal:

Um escudo bem projetado garante que correntes de modo comum retornam através do cabo , em vez de danificar os rolamentos do motor.

C. Projeto de aterramento simétrico

A geometria do cabo impacta diretamente o desempenho elétrico.

Configuração de melhores práticas:

• Condutores trifásicos
• 3 condutores de aterramento posicionados simetricamente

Benefícios de desempenho:

• Reduz a emissão de campo eletromagnético
• Equilibra a distribuição da corrente de terra
• Minimiza a tensão do eixo e as correntes dos rolamentos

Este design é especialmente importante em motores de média e alta potência .

D. Classificação de tensão e proteção contra ondas refletidas

Devido ao fenômeno das ondas refletidas, os picos de tensão nos terminais do motor podem atingir 2–3 vezes a tensão nominal .

Avaliações recomendadas:

• 600V / 1000V para sistemas industriais padrão
• 2000 V para:

• Cabos longos
• Inversores de alta frequência de comutação
• Aplicações críticas

Visão de engenharia:
Sistemas de isolamento com tensão nominal mais alta fornecem uma margem de segurança que reduz significativamente o risco de falha.

3. Dimensionamento de cabos e considerações de instalação

Ampacidade e gerenciamento térmico

O dimensionamento correto do condutor deve considerar:

• Corrente de carga total do motor (FLA)
• Temperatura ambiente
• Método de instalação (bandeja, conduíte, ao ar livre)
• Agrupamento de cabos e fatores de redução

O dimensionamento inadequado pode causar superaquecimento e redução da vida útil do cabo.

Flexibilidade e Desempenho Mecânico

Em ambientes dinâmicos, como:

• Robótica
• Linhas de produção automatizadas
• Máquinas móveis

Use cabos VFD de alta flexibilidade projetado para movimentos contínuos e ciclos de flexão.

Resistência Ambiental

Os ambientes industriais podem ser difíceis e imprevisíveis.

Materiais de jaqueta recomendados:

• TPE (Elastômero Termoplástico):

• Excelente resistência a óleo, abrasão e produtos químicos
• Ideal para ambientes industriais e agressivos
  • PVC especializado:
• Econômico
• Adequado para aplicações industriais em geral

Fatores de proteção adicionais:

• Resistência UV (instalações externas)
• Proteção contra umidade e entrada de água
• Resistência a refrigerantes e produtos químicos industriais

4. Conformidade e padrões (críticos para projetos globais)

Ao selecionar cabos VFD para projetos internacionais, a conformidade é essencial.

Padrões comuns a serem considerados:

• UL (América do Norte)
• Normas IEC/EN (Europa)
• RoHS e REACH (conformidade ambiental)

A escolha de cabos compatíveis garante:

• Aprovações de projetos mais fáceis
• Riscos legais e operacionais reduzidos
• Compatibilidade com mercados globais

5. Comparação rápida: cabo padrão vs cabo VFD

Recurso	Cabo Padrão	Cabo VFD de alto desempenho
Isolamento	PVC	XLPE
Blindagem	Mínimo/Nenhum	Trança de folha / fita de cobre
Aterramento	Solteiro	Multi-Terreno Simétrico
Controle EMI	Pobre	Excelente
Resistência de Tensão	Baixo	Alto (até 2.000 V)

6. Cenários de aplicação

Cabos VFD de alto desempenho são amplamente utilizados em:

• Sistemas de automação industrial
• Sistemas HVAC com inversores de velocidade variável
• Sistemas de bombas e compressores
• Data centers e sistemas de energia críticos
• Sistemas de energia renovável (eólica, solar)

Cada um desses ambientes requer transmissão de energia estável, de baixo ruído e de alta confiabilidade .

7. Conclusão: um investimento estratégico, não apenas um componente

Escolher o cabo VFD certo não é simplesmente uma decisão de especificação técnica – é um investimento de longo prazo na confiabilidade do sistema.

Embora os cabos VFD de alto desempenho possam ter um custo inicial mais elevado, eles oferecem:

• Manutenção e tempo de inatividade reduzidos
• Vida útil prolongada do motor e do equipamento
• Compatibilidade eletromagnética (EMC) aprimorada
• Menor custo total de propriedade (TCO)

Visão final:
Um cabo VFD bem selecionado atua como uma barreira protetora entre o inversor e o motor, garantindo uma operação eficiente, estável e livre de interferências durante todo o ciclo de vida do sistema.
