Conclusão principal: Os condutores classe 5, definidos pela CEI 60228, são condutores flexíveis de fio fino usados em cabos de extensão, painéis de controle e aplicações industriais. Este guia aborda as especificações técnicas, comparação com Classee 2 e como selecionar o condutor certo para o seu projeto.

No mundo da engenharia elétrica e da fabricação de cabos, “flexibilidade” não é apenas uma característica física – é uma categoria técnica estritamente definida. Se você já manuseou um cabo de alimentação rígido em vez de um fio de controle flexível e fácil de dobrar, você experimentou em primeira mão a diferença entre as classes de condutores.

A maioria dessas especificações é regida pelo padrão internacional IEC 60228 . Este guia se aprofunda Condutores classe 5 — o padrão da indústria para aplicações flexíveis — cobrindo requisitos de construção, limites elétricos e casos de uso reais.

Compreendendo a Estrutura de Classificação de Condutores IEC 60228

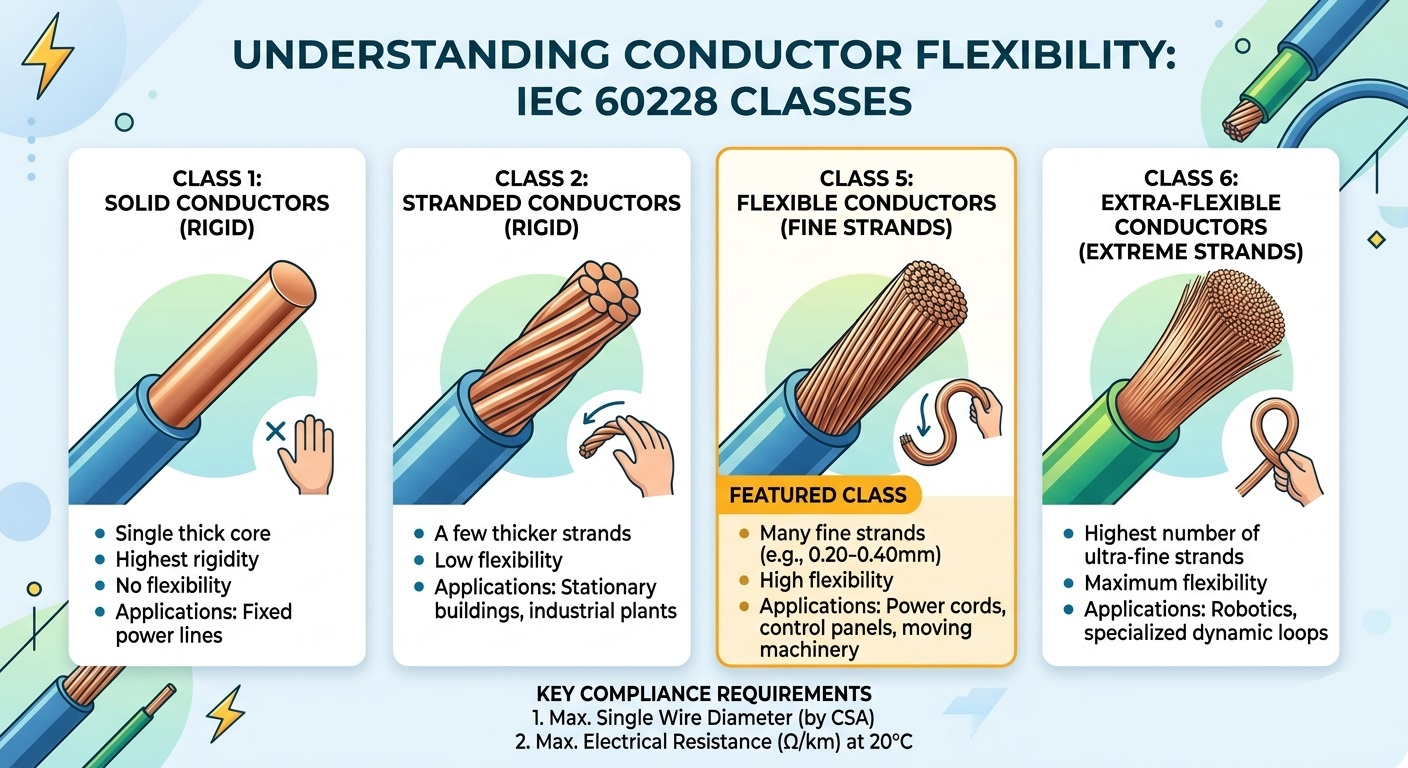

A IEC 60228 (e seu equivalente britânico BS EN 60228) classifica os condutores em quatro classes principais com base na construção e flexibilidade. Compreender onde a Classe 5 se enquadra nesta hierarquia é essencial para a seleção correta do produto:

O que torna um maestro “Classe 5”? Especificações Técnicas

Um condutor Classe 5 consiste em vários fios de cobre finos entrelaçados para obter flexibilidade. Ao contrário das suposições comuns, a IEC 60228 não não prescrever estritamente o número total de fios. Em vez disso, a norma exige conformidade com duas métricas principais:

1. Diâmetro máximo de fios individuais

Para garantir que o condutor permaneça genuinamente flexível, a IEC 60228 estabelece um limite superior estrito para o diâmetro de cada fio individual. Fios mais finos dobram-se mais facilmente, reduzindo a fadiga do metal durante repetidos ciclos de flexão. Exemplos representativos do padrão incluem:

• Condutor de 75 mm² → diâmetro máximo do fio individual: 0,21 mm
• Condutor de 5 mm² → diâmetro máximo do fio individual: 0,26 mm
• Condutor de 10 mm² → diâmetro máximo do fio individual: 0,41 mm
• Condutor de 35 mm² → diâmetro máximo do fio individual: 0,41 mm

2. Resistência Elétrica Máxima a 20°C

A resistência elétrica é o critério de desempenho que define. A resistência total do condutor Classe 5 concluído não deve exceder os valores especificados nas tabelas de resistência IEC 60228, medidos a 20°C. Esta regra permite aos fabricantes flexibilidade de projeto: se um fabricante usar fios de 0,20 mm em vez do máximo de 0,21 mm, isso é aceitável – desde que o condutor acabado ainda atenda ao limite de resistência.

Essa abordagem de dois parâmetros (resistência do diâmetro do fio) garante que os condutores Classe 5 sejam fisicamente flexíveis e eletricamente eficientes, sem especificar demais o processo de fabricação.

Condutores Classe 5 vs. Classe 2: Principais Diferenças

Os engenheiros elétricos frequentemente enfrentam a escolha entre condutores de Classe 2 e Classe 5. A decisão depende se o cabo será numa instalação fixa ou numa aplicação móvel/flexível. Aqui está uma comparação direta:

Principais aplicações dos condutores IEC 60228 Classe 5

Como os condutores Classe 5 podem suportar vibrações moderadas e flexões repetidas sem fraturar, eles são especificados em uma ampla gama de indústrias:

• Cabos flexíveis e extensões: eletrodomésticos, ferramentas elétricas e equipamentos portáteis onde os cabos devem ser enrolados, desenrolados e reposicionados regularmente.
• Painéis de controle industriais: O roteamento apertado em torno dos cantos e através de dutos de cabos requer o raio de curvatura alcançável apenas com condutores de fios finos.
• Chicotes elétricos automotivos: A vibração contínua do motor e o ciclo de temperatura exigem condutores que resistam à fadiga do metal durante toda a vida útil do veículo.
• Instalações marítimas e offshore: O movimento constante das ondas, combinado com espaços confinados, torna a Classe 5 a escolha preferida para distribuição de energia a bordo.
• Robótica e Automação: Os braços robóticos articulados exigem cabos que flexionam milhares de vezes por dia sem falhas – a Classe 5 atende a esse desafio para aplicações de flexibilidade moderada (Classe 6 para alta flexibilidade).

Por que especificar a IEC 60228 Classe 5 é importante para o seu projeto

Selecionar um cabo comercializado como “flexível” sem fazer referência a um padrão reconhecido como IEC 60228 Classe 5 apresenta um risco significativo. O cumprimento desta norma oferece três garantias concretas:

• Segurança: Os limites de resistência garantem que o condutor não superaqueça abaixo da corrente nominal, evitando a degradação do isolamento e possíveis riscos de incêndio.
• Compatibilidade: Diâmetros máximos de fio padronizados garantem que o condutor se encaixe corretamente em terminais, ponteiras e blocos de terminais padrão sem a necessidade de modificações.
• Longevidade: O encordoamento fino evita a fadiga do metal durante flexões repetidas, prolongando significativamente a vida útil do cabo em comparação com alternativas não conformes.

Ao adquirir cabos internacionalmente, a certificação IEC 60228 também simplifica a aprovação regulamentar, uma vez que a norma é adotada ou reconhecida na UE (BS EN 60228), na Austrália (AS/NZS 1125) e em muitos outros mercados.

Perguntas frequentes sobre condutores de classe 5

Classe 5 é o mesmo que cabo flexível?

Não exatamente. “Cabo flexível” é um termo comercial amplo. A Classe 5 é uma classificação específica de condutores IEC 60228 com requisitos técnicos mensuráveis. Um cabo pode ser comercializado como flexível sem atender às especificações da Classe 5.

Os condutores Classe 5 podem ser usados ​​ao ar livre?

A classe 5 refere-se apenas à construção do condutor, não à classificação geral do cabo. Se um cabo é adequado para uso externo depende do isolamento e dos materiais da capa (por exemplo, PVC resistente a UV, XLPE). Verifique sempre a especificação completa do cabo e não apenas a classe do condutor.

Qual é a diferença entre a Classe 5 e a Classe 6?

Ambas são classes de condutores flexíveis. A Classe 6 utiliza fios ainda mais finos, resultando em maior flexibilidade e um raio de curvatura mínimo mais estreito. A Classe 6 é especificada para aplicações altamente dinâmicas, como flexão contínua em esteiras de arrasto, enquanto a Classe 5 cobre cenários de flexibilidade moderada.
