Cabo solar H1Z2Z2-K vs PV1-F: comparação técnica e guia de aplicação

Em sistemas fotovoltaicos (PV), DC cabos desempenham um papel crítico na segurança, eficiência e confiabilidade do sistema a longo prazo. A seleção do cabo solar correto não é, portanto, apenas uma escolha de design, mas também uma decisão de conformidade e gestão de riscos. Este artigo fornece uma comparação técnica entre o moderno cabo solar H1Z2Z2‑K e o tipo anterior PV1‑F que tem sido amplamente utilizado em instalações fotovoltaicas.

Resumo Executivo

O cabo solar H1Z2Z2‑K foi concebido de acordo com a norma europeia EN 50618 e também está tecnicamente alinhado com a IEC 62930. Foi desenvolvido para suportar sistemas fotovoltaicos modernos, particularmente instalações de 1500 V DC. Os cabos PV1‑F são normalmente fabricados de acordo com os requisitos de certificação TÜV 2 PfG 1169/08.2007 e foram originalmente projetados para sistemas fotovoltaicos anteriores de 1000 V CC.

À medida que as usinas solares migraram para arquiteturas de tensão mais alta para reduzir os custos de equilíbrio do sistema (BOS), o H1Z2Z2‑K tornou-se a solução preferida para novas instalações.

Principais diferenças técnicas

1. Classificação de tensão

As usinas fotovoltaicas em grande escala são cada vez mais construídas usando sistemas de 1.500 V CC porque cadeias de tensão mais altas reduzem os níveis de corrente e, portanto, diminuem o uso de cobre, o custo de instalação e a perda de energia.

Os cabos H1Z2Z2‑K são normalmente classificados para sistemas fotovoltaicos de 1,5 kV CC (com tensões de projeto do sistema geralmente permitindo até aproximadamente 1,8 kV sob certas condições de teste, dependendo das especificações do fabricante). Isto os torna adequados para instalações solares modernas de alta tensão.

Os cabos PV1‑F são geralmente projetados para sistemas fotovoltaicos de até 1.000 V CC e, portanto, podem não atender aos requisitos de projeto dos sistemas de 1.500 V mais recentes.

2. Materiais de isolamento e bainha

Ambos os tipos de cabos normalmente usam materiais de isolamento de poliolefina reticulada (geralmente abreviados como XLPO ou XLPE). Na maioria dos designs modernos, esses materiais são isentos de halogênio e têm baixo teor de fumaça (LSZH), proporcionando maior segurança contra incêndio e desempenho ambiental.

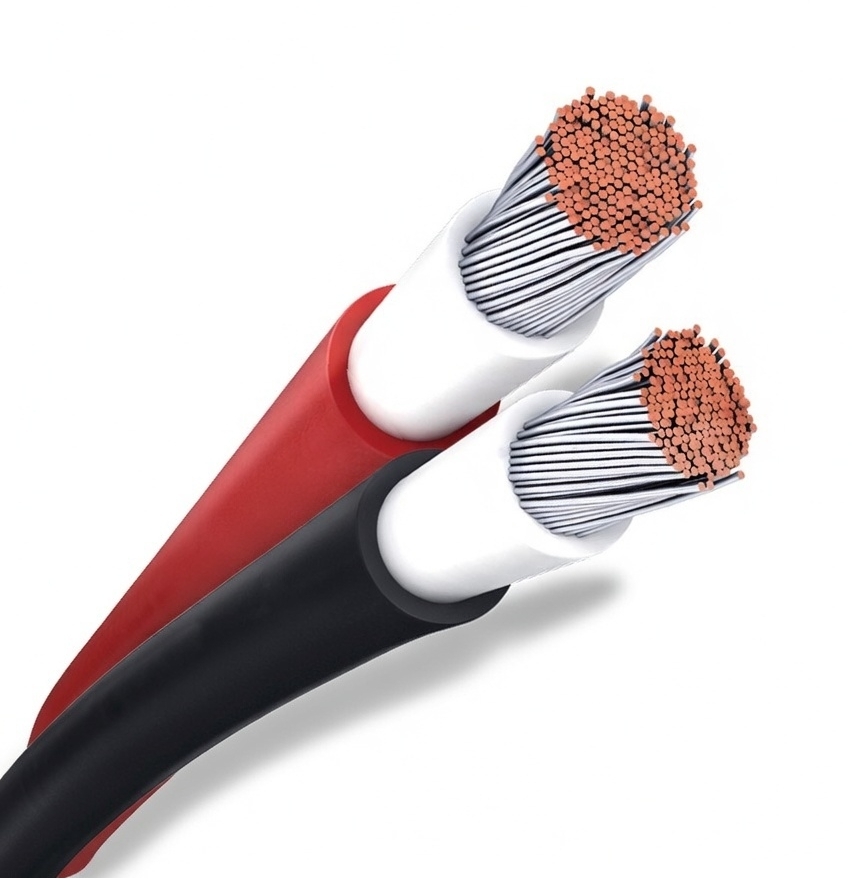

Os cabos H1Z2Z2‑K normalmente apresentam isolamento e revestimento reticulado de camada dupla, especificamente otimizados para exposição UV de longo prazo, resistência ao ozônio e ambientes externos agressivos.

3. Resistência à água e proteção ambiental

Os cabos H1Z2Z2‑K são projetados com altos níveis de resistência ambiental, incluindo forte proteção contra umidade, radiação UV, ozônio e intempéries. Alguns fabricantes classificam estes cabos de acordo com os elevados níveis de resistência à água definidos nas normas de instalação (como AD7 ou AD8, dependendo das condições de teste e da documentação do fabricante).

Em termos práticos, isto significa que o cabo pode tolerar ambientes muito húmidos, como centrais solares flutuantes ou instalações expostas a chuvas frequentes. No entanto, o desempenho de submersão permanente deve sempre ser verificado através da certificação específica do fabricante e das diretrizes de instalação.

Os cabos PV1‑F também oferecem boa durabilidade em ambientes externos, mas normalmente apresentam margens de desempenho mais baixas em ambientes extremamente úmidos ou mecanicamente exigentes.

4. Resistência Mecânica e Instalação

Os cabos H1Z2Z2‑K são projetados com maior robustez de bainha e durabilidade mecânica em comparação com PV1‑F. Isto os torna mais adequados para ambientes de instalação exigentes.

Embora conduítes de proteção ou bandejas de cabos ainda sejam recomendados como prática recomendada, os cabos H1Z2Z2‑K podem ser instalados em determinadas condições de enterramento direto ou em condições externas adversas quando a proteção mecânica apropriada e as regulamentações elétricas locais forem seguidas.

Os cabos PV1‑F geralmente exigem condições de instalação mais controladas e são menos comumente usados ​​em layouts mecanicamente exigentes.

5. Desempenho de temperatura e vida útil

As faixas típicas de temperatura operacional para cabos solares modernos são de aproximadamente -40°C a 90°C em condições normais de operação, com tolerância de temperatura mais alta em curto prazo, dependendo do condutor e do design do isolamento.

Os cabos solares projetados de acordo com as normas EN 50618 são normalmente projetados para uma vida útil de aproximadamente 25 anos sob condições adequadas de instalação e operação, o que se alinha com a vida útil esperada dos módulos fotovoltaicos.

Conclusão

Os cabos PV1‑F desempenharam um papel importante na implantação fotovoltaica inicial e continuam presentes em muitos sistemas legados. No entanto, os cabos H1Z2Z2‑K tornaram-se a solução preferida para instalações fotovoltaicas modernas devido à sua capacidade de tensão mais elevada, maior resistência ambiental e maior desempenho mecânico.

Para distribuidores, empreiteiros EPC e desenvolvedores solares, a especificação de cabos H1Z2Z2‑K ajuda a garantir a compatibilidade com os projetos atuais de sistemas fotovoltaicos e a confiabilidade do projeto a longo prazo.
