Lógica de nomenclatura de cabos: análise de diferenças regionais globais e decodificação de sistemas de identificação convencionais

Ao selecionar ou projetar cabos, você já se sentiu confuso com combinações de letras como “YJV”, “NA2XY” e “THHN”? Esses códigos não são aleatórios; eles são "cartões de identidade técnicos" básicos que encapsulam o material do condutor, a estrutura de isolamento, o desempenho da bainha e até mesmo o cenário de aplicação. Globalmente, devido às diferenças nas tradições tecnológicas, nos sistemas padrão e nas necessidades de engenharia, surgiram várias regras de nomenclatura exclusivas. Compreender esses “dialetos técnicos” é crucial para garantir uma seleção precisa de cabos e alcançar o alinhamento técnico internacional em projetos de engenharia.

1. Sistema internacional de nomenclatura convencional: "linguagem técnica" profissional e baseada em cenários

1.1 Sistema Chinês (Padrão GB): Rigoroso "Método Lógico de Engenharia" Hierárquico

Os modelos de cabos chineses seguem estritamente a regra de codificação hierárquica de "condutor - isolamento - revestimento interno - armadura - revestimento externo", que é logicamente claro, fácil de ser interpretado rapidamente pela engenharia e perfeitamente adaptado à rede elétrica e projetos de construção em grande escala.

Exemplo típico de decodificação: YJV22-0.6/1kV

• YJ: Isolamento de polietileno reticulado (XLPE) (Y representa XLPE, J é frequentemente associado a materiais de isolamento)
• V: Bainha de cloreto de polivinila (PVC)
• 22: O primeiro “2” indica armadura dupla de fita de aço, o segundo “2” indica bainha externa de PVC
• Os condutores de cobre são geralmente omitidos, enquanto os condutores de alumínio são marcados com "L" (por exemplo, YJLV22)

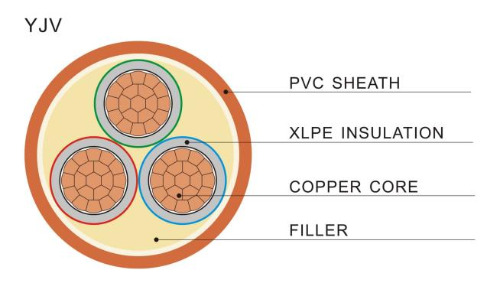

A imagem acima mostra claramente a estrutura transversal típica do cabo da série YJV: condutor de cobre, isolamento XLPE, enchimento, bainha de PVC e camada de armadura.

1.2 Sistema Europeu (IEC/VDE): "Método de Abreviação de Material" Conciso e Eficiente

Os países europeus preferem utilizar abreviaturas diretas dos materiais principais, com códigos concisos, e enfatizam a integração perfeita com os regulamentos CPR da UE.

Exemplo típico de decodificação: NA2XY

• N: Cabo em conformidade com a norma (Norm)
• A: condutor de alumínio
• 2X: Isolamento de polietileno reticulado (XLPE) (2X é um identificador específico para XLPE)
• Y: Bainha de cloreto de polivinila (PVC) Outro exemplo comum é "H07V-K": H representa o padrão harmonizado, 07 é a tensão nominal de 450/750V, V é o isolamento de PVC e K é para fixação de condutor flexível.

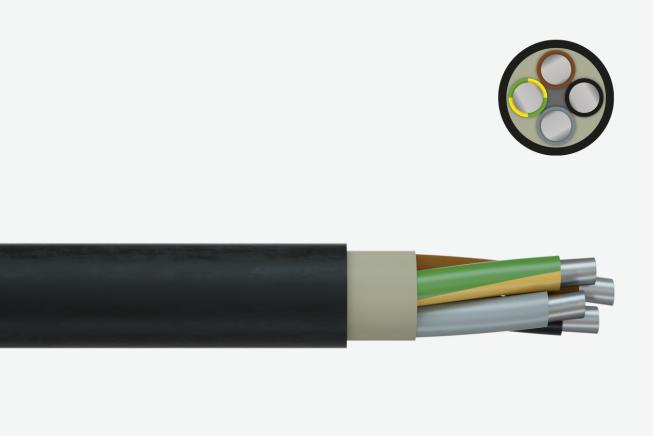

A imagem acima mostra uma seção transversal e um diagrama estrutural do cabo NA2XY, uma combinação clássica de núcleo de alumínio com isolamento XLPE e bainha de PVC.

1.3 Sistema dos EUA (UL/NEC): "Método de Certificação Funcional" com Foco no Desempenho

A nomenclatura dos EUA é mais como um “rótulo de desempenho de segurança”, refletindo diretamente indicadores-chave, como resistência ao calor e resistência ao fogo, atendendo às rigorosas regulamentações da NEC e ao sistema de responsabilidade de seguros.

Exemplo típico de decodificação: THHN

• T: Isolamento termoplástico (geralmente à base de PVC)
• HH: Classificação de alta resistência ao calor (90 ℃)
• N: Bainha de nylon

Além disso, também são indicadas classificações de resistência ao fogo (como CM, CMR, CMP), enfatizando o acesso ao mercado e a segurança contra incêndio.

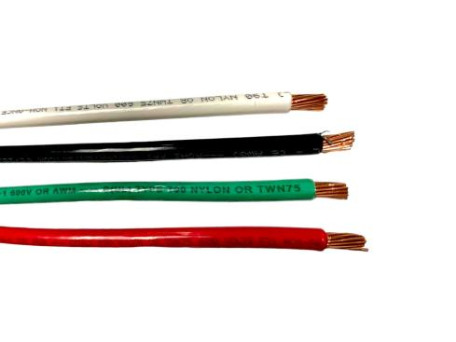

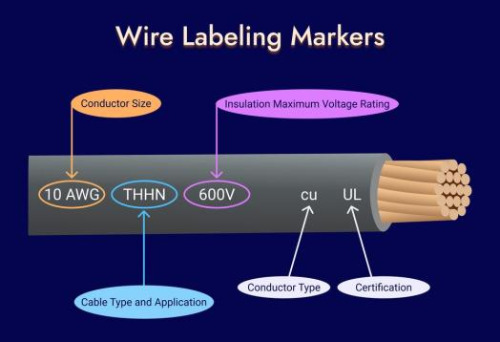

A imagem acima mostra o método típico de marcação e codificação de cores dos fios THHN, o que facilita a identificação rápida no local.

1.4 Oriente Médio e Sudeste Asiático: Áreas de Prática de “Aplicação Híbrida” de Normas Internacionais

Projetos no Oriente Médio (como Arábia Saudita e Iraque) muitas vezes exigem dupla conformidade com IEC e BS/VDE, e têm requisitos adicionais rigorosos para retardamento de chama e resistência a altas temperaturas; O Sudeste Asiático (como Cingapura e Vietnã) usa IEC como modelo (CP5, TCVN, etc.), e projetos de ponta muitas vezes especificam diretamente IEC/BS, enfatizando especialmente as características de baixo teor de fumaça e livre de halogênio do LSZH.

2. Diferenças Fundamentais: Adaptação Precisa a Cenários e Padrões Regionais

Sistema Chinês: Atendendo ao ritmo de engenharia de “aquisição padronizada de design rápido”, com níveis hierárquicos claros e fácil gerenciamento de lotes.

• Sistema Europeu: Enraizado num mercado unificado e num alinhamento regulamentar, perseguindo uma codificação minimalista.
• Sistema dos EUA: Originado do seguro comercial e da cultura jurídica, enfatizando o “desempenho certificável”.
• Médio Oriente/Sudeste Asiático: Um campo de convergência padrão no âmbito do modelo internacional EPC (Engenharia, Aquisições e Construção), que exige que os produtos sejam "multi-padronizados".

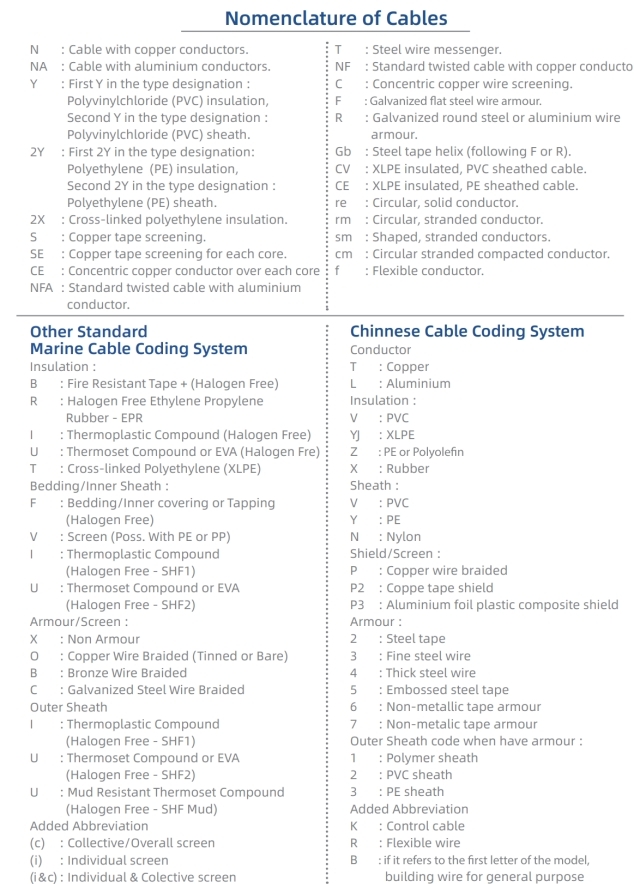

Tabela de referência rápida de codificação geral de cabos:

3. Evite erros na seleção de cabos: os cabos Huapu fornecem correspondência precisa

Compreender a convenção de nomenclatura é apenas o primeiro passo. Mais importante ainda, trata-se de combinar o cabo com a tensão do seu projeto, ambiente de instalação, requisitos de segurança contra incêndio, orçamento e outros fatores. Recomendamos priorizar produtos que tenham passado em testes de tipo completos e certificação de terceiros.

Cobrimos toda a gama de cabos, incluindo fios desencapados, cabos de alimentação , cabos de controle e cabos especiais. Quer se trate de cabos de alimentação da série YJV, cabos de controle KVV, cabos WDZ-YJY sem halogênio com baixa emissão de fumaça, cabos retardadores de chama ZR-YJV ou produtos personalizados adaptados a diferentes formatos de condutores (redondo, em forma de leque, corrugado), podemos atender com precisão às necessidades de vários cenários, como construção, indústria e comunicações.
