Especificação técnica: Formas de condutores de cabos de alimentação - um guia abrangente para condutores redondos, compactados (setoriais) e perfilados (trapezoidais)

Na engenharia de energia e na seleção de cabos, o formato do condutor é um fator crítico que influencia o desempenho do cabo, as dimensões estruturais e os custos do projeto. Diferentes estruturas condutoras apresentam variações significativas no fator de enchimento, diâmetro externo, utilização de material e métodos de instalação.

As formas comuns de condutores na engenharia atual incluem Condutores Redondos , Compactado (Setor / Azulejo em forma ) Condutores e Condutores Perfilados (Trapezoidais) . Este documento analisa sistematicamente essas estruturas para fornecer uma referência clara para projetistas e pessoal de compras.

eu. Por que diferenciar formas de condutores?

Embora os condutores devam atender principalmente aos requisitos de área de seção transversal e resistência, a engenharia prática exige mais:

• Lacunas Estruturais : Em cabos multicondutores, as lacunas entre os condutores afetam a estrutura geral.
• Diâmetro Externo : A estrutura do condutor impacta diretamente o diâmetro total do cabo.
• Eficiência de instalação : O diâmetro externo determina o espaço de colocação necessário, o tamanho do conduíte e a dificuldade de construção.
• Otimização de Projeto : Selecionar a forma correta é um método fundamental para otimizar o projeto estrutural do cabo.
• Eficiência Material : Para seções transversais médias a grandes, a forma do condutor é muitas vezes mais importante do que simplesmente adicionar material.

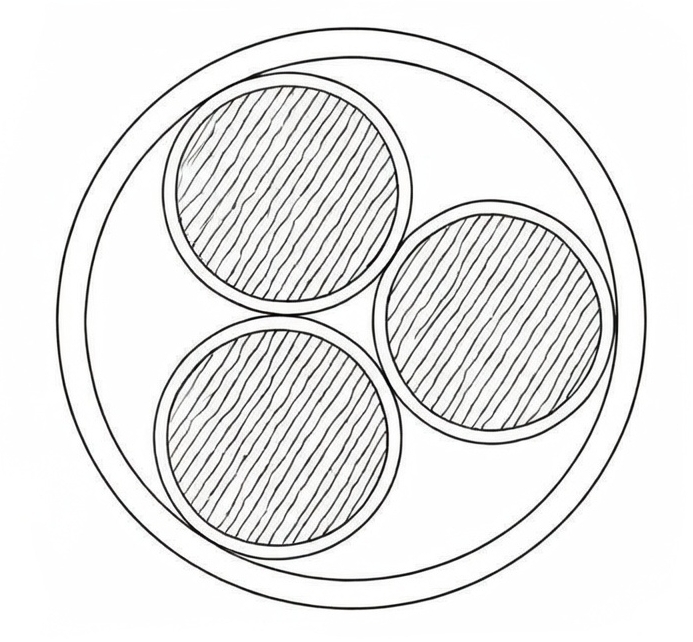

II. Condutores Redondos

1. Construção:

A forma mais comum, consistindo em fios redondos trançados de cobre ou alumínio, disponíveis em estruturas redondas compactadas ou trançadas padrão.

2. Vantagens :

• Processo de fabricação maduro com o mais longo histórico de aplicação.
• Excelente flexibilidade, facilitando fácil dobra e instalação.
• Alta compatibilidade com terminais de cabos padrão.
• Versátil para vários tipos de cabos.

3. Limitações:

As lacunas naturais entre os fios redondos resultam em um fator de enchimento mais baixo, levando a menos eficiência de espaço e diâmetros externos maiores em projetos multinúcleos.

4. Aplicações:

Seção transversal pequena a grande cabos de alimentação , fios de construção, cabos de controle/instrumentos e aplicações de alta flexibilidade.

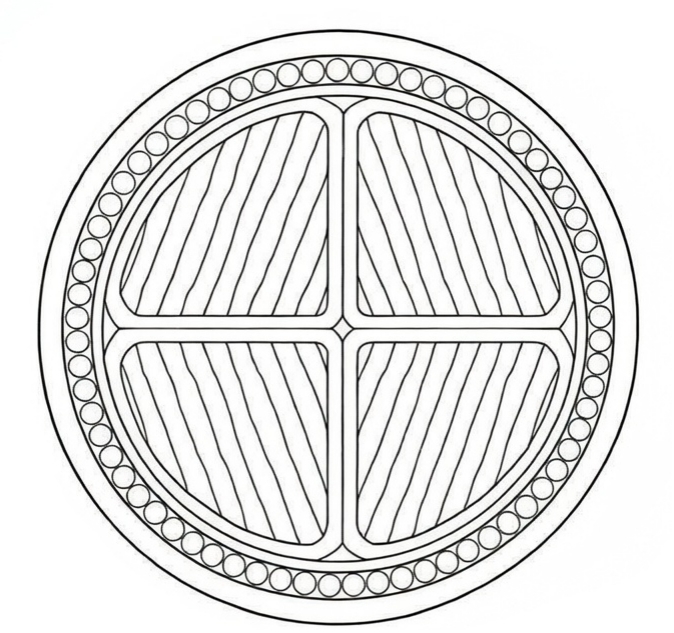

III. Compactado (Setor / Tile-shaped) Conductors

1. Definição:

Condutores formados pressionando fios em seções transversais não circulares para aumentar o fator de enchimento; comumente vistos como formas de setor ou de bloco.

2. Vantagens:

• Fator de enchimento do condutor significativamente maior.
• Reduz efetivamente o diâmetro externo geral do cabo.
• Reduz o volume necessário de materiais de isolamento e revestimento.
• Melhora a compactação de estruturas de cabos multipolares.

Resultado: Sob a mesma seção transversal, estes são mais compactos que os condutores redondos.

3. Notas de aplicação:

Devido à seção não circular, são necessários terminais específicos ou formatos de extremidade durante a terminação.

4. Aplicações:

Cabos multinúcleos de baixa tensão, linhas troncais de distribuição, cabos com seções transversais de 35 mm² e superiores e projetos de energia municipal.

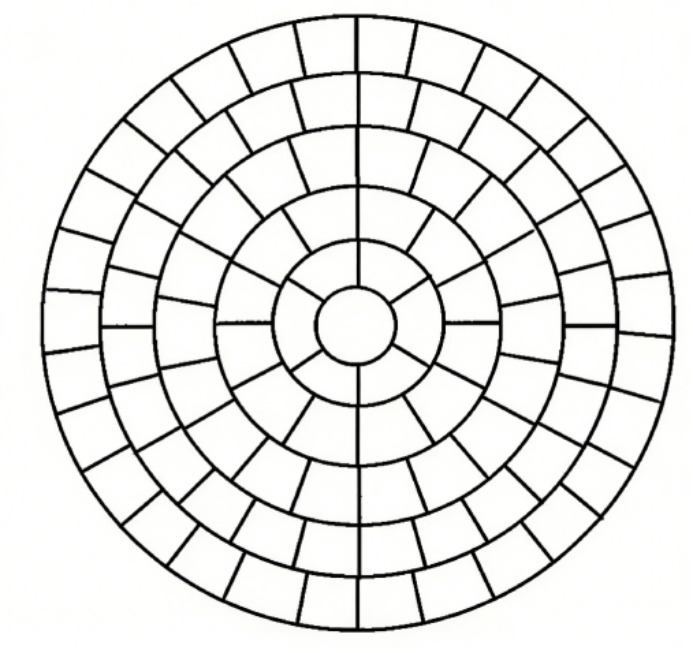

4. Condutores Perfilados (Trapezoidais / Moldados)

1. Construção:

Também conhecidos como condutores trapezoidais, utilizam fios de formato trapezoidal para formar uma estrutura altamente densa por meio de prensagem de precisão.

2. Vantagens:

• Maior coeficiente de enchimento do condutor.
• Estrutura de cabos mais compacta.
• Redução adicional no diâmetro externo, mantendo o desempenho elétrico.
• Utilização otimizada de material metálico.

3. Aplicações:

Cabos de energia de seção transversal média a grande, atualizações de redes urbanas, sistemas de energia industriais e projetos com limites rígidos de diâmetro e peso de cabos.

V. Guia de Comparação e Seleção

1. Tabela de comparação

2. Desempenho elétrico e conselhos de seleção

• Padrão Elétrico : Independentemente da forma, todos os condutores atendem aos requisitos de resistência CC (por exemplo, IEC 60228) para uma determinada seção transversal. A escolha de um formulário é uma escolha de otimização de engenharia, não de segurança elétrica.
• Seções transversais pequenas : Use condutores redondos para economia e versatilidade.
• Seções multi-core médias/grandes : Priorize condutores compactados (setoriais) para projetos maduros.
• Requisitos rigorosos de espaço : Use condutores perfilados (trapezoidais) para máxima compactação.
