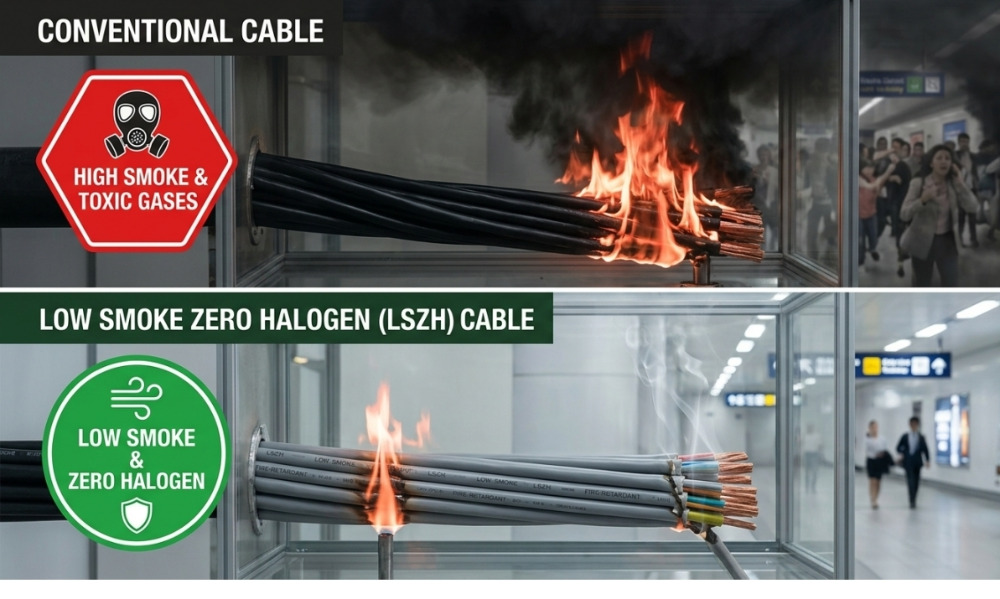

Introdução Em projetos modernos de construção e infraestrutura, a segurança contra incêndio é uma consideração crítica, especialmente quando se trata de seleção de cabos. Durante um incêndio, os cabos podem afetar significativamente os níveis de fumaça, a qualidade do ar e a visibilidade, afetando diretamente a evacuação e a resposta a emergências. É aqui que Cabo LSZH (Cabo de baixa fumaça e zero halogênio) desempenha um papel essencial. Comparados aos cabos de PVC tradicionais, os cabos LSZH são projetados para reduzir a emissão de fumaça e eliminar gases halogênios nocivos. Neste artigo explicaremos o que é o cabo LSZH, suas principais vantagens, onde deve ser utilizado e os padrões internacionais relevantes. O que é cabo LSZH? Cabo LSZH significa Cabo de baixa fumaça e zero halogênio , um tipo de cabo fabricado com materiais que produzem: Baixos níveis de fumaça quando exposto ao fogo Sem gases à base de halogênio , como cloro ou bromo Ao contrário dos cabos de PVC convencionais, os cabos LSZH são projetados especificamente para melhorar a segurança em condições de incêndio. Características principais Baixa fumaça (LS): Reduz a densidade da fumaça, ajudando a manter a visibilidade durante a evacuação. Zero Halogênio (ZH): Evita a liberação de gases corrosivos e tóxicos que podem prejudicar pessoas e danificar equipamentos. Por que o cabo LSZH é mais seguro que o cabo de PVC Os cabos de PVC tradicionais podem liberar fumaça preta densa e gases corrosivos, como cloreto de hidrogênio (HCl), quando queimados. Esses gases podem: causar irritação respiratória grave reduzir a visibilidade corroer equipamentos eletrônicos danificar infraestrutura Em contrapartida, os cabos LSZH reduzem significativamente estes riscos. Principais benefícios de segurança do cabo LSZH Melhor visibilidade durante emergências de incêndio Emissão reduzida de gases tóxicos Menor risco de corrosão ao equipamento Maior segurança para ocupantes e equipes de resgate Devido a estas vantagens, os cabos LSZH são amplamente utilizados em ambientes onde a segurança contra incêndio é uma prioridade. Onde o cabo LSZH é usado? Os cabos LSZH são comumente usados em ambientes fechados ou de alta densidade onde a fumaça e os gases tóxicos representam sérios riscos. 1. Sistemas de Transporte Público Estações de metrô e túneis Aeroportos Estações ferroviárias Esses ambientes exigem medidas rigorosas de segurança contra incêndio devido ao grande volume de passageiros e às rotas de evacuação complexas. 2. Instalações de saúde e educacionais Hospitais Lares de idosos Escolas e universidades Os ocupantes dessas instalações podem precisar de mais tempo para evacuar, tornando essenciais ambientes com baixo teor de fumaça. 3. Prédios altos Torres de escritórios Complexos residenciais Em edifícios altos, a evacuação pode demorar mais tempo, aumentando a importância do controlo do fumo. 4. Espaços Comerciais e Públicos Shopping centers Centros de exposições Salas de convenções A alta densidade de multidões torna a visibilidade e a qualidade do ar críticas durante emergências. 5. Centros de dados e infraestrutura crítica Data centers Salas de controle Usinas de energia Os cabos LSZH ajudam a proteger equipamentos sensíveis contra corrosão causada por gases ácidos. Como identificar o cabo LSZH Ao adquirir cabos LSZH, é importante verificar as marcações e os padrões de conformidade. Marcações Comuns Você pode encontrar as seguintes etiquetas nas capas dos cabos: Taxa de câmbio LSZH HFFR (retardador de chama sem halogênio) Nota importante Nem todos os cabos de “baixa emissão de fumaça” são totalmente isentos de halogênio. Confirme sempre através de: fichas técnicas relatórios de teste documentos de certificação Padrões Internacionais para Cabo LSZH Para garantir desempenho e segurança, os cabos LSZH são normalmente testados de acordo com padrões internacionais: CEI 60332 – Propagação de chama CEI 61034 – Densidade de fumaça CEI 60754 – Emissão de gás halogênio e acidez A conformidade com estas normas é essencial ao selecionar cabos para projetos regulamentados. Cabo LSZH vs Cabo PVC Recurso Cabo LSZH Cabo PVC Emissão de fumaça Baixo Alto Conteúdo de halogênio Nenhum Contém cloro Liberação de gás tóxico Mínimo Alto Risco de corrosão Baixo Alto Nível de segurança contra incêndio Alto Moderado Quando você deve escolher o cabo LSZH? Você deve considerar o cabo LSZH quando: o projeto envolve requisitos de segurança pública a instalação está em espaços fechados ou mal ventilados regulamentos locais ou especificações de projeto exigem cabos com baixa emissão de fumaça ou sem halogênio protegendo equipamento sensível é importante Conclusão O cabo LSZH é uma solução crítica para melhorar a segurança contra incêndio em infraestruturas modernas. Ao reduzir a fumaça e eliminar os gases halogênios, ajuda a proteger a vida humana e equipamentos valiosos. À medida que as regulamentações de segurança continuam a evoluir em todo o mundo, o cabo LSZH está se tornando uma escolha cada vez mais importante para engenheiros, empreiteiros e proprietários de projetos. Ao selecionar cabos, verifique sempre a conformidade com os padrões internacionais e certifique-se de que o produto realmente atenda aos requisitos de desempenho da LSZH. Perguntas frequentes O que significa LSZH? LSZH significa Baixa fumaça e zero halogênio. O cabo LSZH é obrigatório? Em muitos projetos – especialmente edifícios públicos e sistemas de transporte – o cabo LSZH é frequentemente exigido por regulamentos ou especificações. O cabo LSZH é mais caro? Sim, os cabos LSZH são normalmente mais caros que os cabos de PVC, mas proporcionam um desempenho de segurança significativamente superior. O cabo LSZH é ecologicamente correto? Os cabos LSZH são considerados mais ecológicos em situações de incêndio porque emitem menos substâncias tóxicas e corrosivas.

A vida útil projetada dos cabos isolados de polietileno reticulado (XLPE) é normalmente de 20 a 30 anos. No entanto, na operação real, a vida útil física dos modernos Cabos XLPE podem atingir 40 a 60 anos, desde que não sejam submetidos a operações de longo prazo nos limites máximos de carga e estejam protegidos de danos ambientais extremos. Na temperatura operacional nominal de 90°C, o material de isolamento mantém alta rigidez dielétrica. No entanto, quando a temperatura de funcionamento sobe para entre 95°C e 105°C, a vida útil esperada do cabo cai para apenas 7 a 30 anos. Os cabos XLPE tornaram-se a espinha dorsal das redes elétricas de média, alta e extra-alta tensão devido às suas propriedades superiores de isolamento elétrico, perda dielétrica extremamente baixa, excelente resistência ao calor e alta resistência mecânica. A vida útil de um cabo é uma função de degradação dinâmica determinada conjuntamente pela temperatura, campo elétrico, umidade (efeito de árvore de água) e estresse mecânico. Dados Básicos de Vida Útil e Padrões Internacionais Linha de base do projeto: Normas internacionais como IEC 60502 estipulam estritamente uma temperatura operacional máxima permitida do condutor contínuo de 90°C para cabos XLPE. Este limite é definido com base na taxa de degradação termo-oxidativa de polímeros de alto peso molecular. Limites de temperatura: A temperatura de sobrecarga de emergência permitida para cabos XLPE varia de 105°C a 130°C, enquanto a temperatura instantânea que eles podem suportar durante um curto-circuito pode atingir até 250°C (por uma duração não superior a 5 segundos). Vida útil real: Na temperatura operacional padrão de 90°C, a vida útil esperada do material XLPE é entre 40 e 60 anos. Se o cabo operar consistentemente sob condições de carga parcial em aplicações reais (por exemplo, com a temperatura do condutor mantida em torno de 70°C), sua vida útil real poderá facilmente exceder a marca de 50 anos. Mecanismos de envelhecimento central de cabos XLPE O envelhecimento do isolamento do cabo é um processo físico e químico irreversível que leva ao declínio da rigidez dielétrica. Os mecanismos primários são impulsionados pelas quatro tensões a seguir: Envelhecimento Térmico: A exposição prolongada a altas temperaturas causa degradação termo-oxidativa. Macroscopicamente, isso se manifesta como fragilização do material, com quedas significativas no alongamento à ruptura (EAB) e na resistência à tração. Nas avaliações de engenharia, quando o EAB cai para 50% do seu valor inicial, considera-se o “fim da vida física” do material. Envelhecimento Elétrico: Defeitos microscópicos (como vazios ou impurezas) dentro da camada de isolamento causam distorção do campo elétrico, levando à Descarga Parcial (PD). Com o tempo, a corrosão elétrica forma uma “árvore elétrica”, que eventualmente penetra na camada de isolamento, resultando em uma ruptura catastrófica. O acúmulo de carga espacial em aplicações de corrente contínua de alta tensão (HVDC) também agrava a distorção do campo elétrico. Arborização aquática: Este é o “assassino invisível” em ambientes úmidos. Sob a ação de um campo elétrico alternado, a umidade penetra em defeitos microscópicos dentro do isolador, formando uma rede semelhante a uma árvore de microvazios cheios de água. Isto reduz significativamente a capacidade geral de resistência à tensão do isolador. Estresse Mecânico e Químico: O não cumprimento dos requisitos mínimos de raio de curvatura durante a instalação (fadiga mecânica) expandirá os vazios microscópicos, promovendo grandemente o início de descargas parciais e árvores de água. Além disso, ânions como os íons cloreto em ambientes marinhos podem desencadear degradação química em altas temperaturas, causando um declínio acentuado na resistividade volumétrica do XLPE. Previsão de vida útil e métodos avançados de diagnóstico Para estimar com precisão a Vida Útil Remanescente (RUL), a indústria emprega os seguintes modelos matemáticos e tecnologias de testes não destrutivos: Modelos Matemáticos Modelo de previsão de vida térmica: Com base na equação de Arrhenius. Este modelo revela uma relação exponencial entre temperatura e vida útil: para cada queda de 10°C na temperatura, a vida útil do envelhecimento térmico duplica. Modelo de vida de estresse elétrico: Baseado no Modelo de Potência Inversa (IPM). Seu parâmetro principal, o Coeficiente de Resistência de Tensão (VEC), mede a resistência do material ao envelhecimento elétrico. Os materiais XLPE de alta qualidade normalmente têm um VEC entre 15 e 30. A evolução dos métodos de diagnóstico DC Hipot (teste de alto potencial de corrente contínua): Isso agora está obsoleto e altamente destrutivo. A alta tensão CC acumula “carga espacial” dentro do isolamento XLPE. Quando a operação CA é retomada, os campos elétricos sobrepostos podem quebrar instantaneamente a frágil camada de isolamento. Teste VLF (frequência muito baixa): A alternativa preferida da indústria. Ele usa energia CA de frequência ultrabaixa (0,1 Hz), o que evita o efeito de carga espacial e, ao mesmo tempo, faz com que defeitos severamente deteriorados sejam quebrados com segurança durante testes controlados. Diagnóstico Tan Delta (tangente do ângulo de perda dielétrica): O "padrão ouro" para avaliar o envelhecimento das árvores de água e a entrada de umidade em cabos XLPE. Ao medir o aumento não linear nos valores de perda à medida que a tensão de teste aumenta (o efeito "Tip-up"), quantifica com precisão a gravidade do envelhecimento. Monitoramento de Descarga Parcial (PD): Usado para identificar com precisão defeitos microscópicos dentro da camada de isolamento (por exemplo, lacunas de ar nas juntas ou camadas de blindagem danificadas). Práticas de engenharia e garantia de qualidade para prolongar a vida útil do cabo XLPE Alcançar uma vida útil de mais de 50 anos para cabos XLPE requer um controle de qualidade abrangente desde a fabricação até a operação: Controle máximo na fabricação e seleção de materiais premium Materiais de alta pureza devem ser usados e produzidos em um ambiente ultralimpo. A implementação de um processo de extrusão tripla garante a ligação em nível atômico entre a blindagem do condutor, a camada de isolamento XLPE e a blindagem de isolamento, eliminando completamente as lacunas de ar entre as camadas que poderiam desencadear uma descarga parcial. Utilizando materiais XLPE retardadores de árvores (TR-XLPE) e designs abrangentes de bloqueio de água (fios/fitas bloqueadores de água longitudinais, bainhas bloqueadoras de água radiais) para isolar absolutamente a umidade externa. Instalação e proteção mecânica compatíveis O raio de curvatura (não inferior a 10 a 15 vezes o diâmetro externo) e a tensão de tração devem ser rigorosamente controlados para evitar microfissuras na camada de isolamento. As juntas e terminações são as partes mais vulneráveis ​​de uma linha de cabo. Sua fabricação deve ser realizada em ambientes relativamente secos e livres de poeira para evitar a introdução de impurezas. Otimização do Ambiente Operacional e Gestão Térmica Mantenha um espaçamento razoável entre os cabos para facilitar a dissipação de calor e evitar o acúmulo de calor. Recomenda-se adotar operação reduzida, deixando uma margem de ampacidade apropriada para evitar operação em plena carga por longo prazo. Instale protetores contra surtos confiáveis ​​(pára-raios) para absorver picos de tensão de alta frequência causados ​​por sobretensões de comutação e quedas de raios. Perguntas frequentes: Q1: Por que os sistemas de energia modernos usam amplamente cabos XLPE em vez de cabos de PVC tradicionais? R: O XLPE (polietileno reticulado) apresenta uma estrutura termofixa em rede tridimensional, permitindo temperaturas de operação contínua de até 90°C, excedendo em muito o PVC (máximo 70°C). Além disso, o XLPE possui maior rigidez dielétrica, menor perda dielétrica e não libera gases halogênios tóxicos quando queimado. Ele supera amplamente os cabos de PVC tanto em vida útil quanto em desempenho elétrico. Q2: A temperatura operacional máxima de um cabo XLPE é 90°C. Ocasionalmente, exceder esta temperatura fará com que o cabo queime imediatamente? R: Não queimará imediatamente, mas acelerará o envelhecimento térmico. Os padrões internacionais permitem sobrecargas de emergência de curto prazo até 105°C ou até 130°C. Porém, de acordo com o modelo de envelhecimento de Arrhenius, por cada 10°C que a temperatura excede o valor nominal, a taxa de degradação da camada de isolamento duplica. A operação prolongada em temperatura excessiva reduzirá drasticamente a vida útil total do cabo. Q3: O que é "Water Treeing" e como pode ser evitado? R: Water treeing é uma rede semelhante a uma árvore de microvazios formada quando a umidade invade defeitos microscópicos no isolador e se estende continuamente sob a ação combinada de um campo elétrico alternado e um ambiente úmido em cabos XLPE. Os métodos de prevenção incluem: utilização de designs de bloqueio de água (como bainhas radiais de bloqueio de água e fios longitudinais de bloqueio de água), uso de materiais retardadores de árvores (TR-XLPE) e garantia de que o revestimento externo do cabo não seja arranhado durante a instalação. Q4: Quero testar o status do isolamento dos cabos que estão em serviço há muitos anos. Posso usar um testador DC Hipot padrão? R: Absolutamente não. A realização de testes tradicionais de CC de alta tensão em cabos XLPE é altamente destrutiva. A alta tensão CC acumula “carga espacial” dentro do isolamento. Depois que a energia CA for restaurada após o teste, a camada de isolamento – que de outra forma poderia continuar operando normalmente – fica altamente suscetível à quebra instantânea. Q5: Se o teste DC Hipot não deve ser usado, como o grau de envelhecimento dos cabos XLPE deve ser avaliado cientificamente? R: Os padrões da indústria recomendam o uso de testes de tensão suportável CA de frequência muito baixa (VLF, 0,1 Hz) combinados com diagnósticos Tan Delta (tangente de ângulo de perda dielétrica). Os testes VLF não geram cargas espaciais prejudiciais, enquanto os testes Tan Delta podem quantificar com precisão a gravidade da árvore de água dentro do cabo, medindo as características de aumento não linear (Tip-up) da corrente de fuga em diferentes tensões, ajudando assim a planejar substituições preventivas. Procurando cabos XLPE altamente confiáveis ​​para o seu próximo projeto? > Nossa equipe de engenharia da HUAPU CABLE está pronta para ajudá-lo a selecionar, personalizar e implantar cabos. Contate-nos hoje para uma consulta técnica ou um orçamento personalizado.

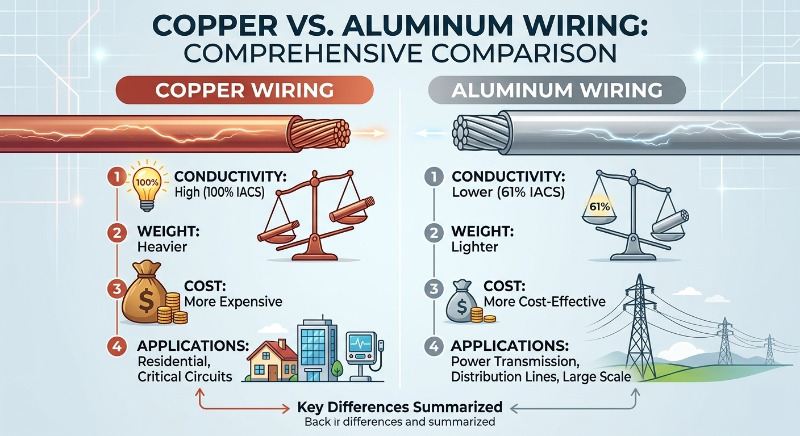

Introdução A fiação de cobre versus alumínio é uma comparação comum em projetos elétricos porque ambos os materiais são amplamente utilizados, mas atendem a necessidades diferentes. O cobre é conhecido por sua maior condutividade e tamanho compacto, enquanto o alumínio é mais leve e mais econômico para muitas aplicações em larga escala. Este guia explica os prós e os contras da fiação de cobre e da fiação de alumínio para que os leitores possam escolher a opção certa com base nos requisitos de desempenho, orçamento e instalação. 1. Condutividade Elétrica A condutividade é a diferença técnica mais importante entre a fiação de cobre e alumínio. É comumente medido de acordo com o Padrão Internacional de Cobre Recozido (IACS), onde o cobre é definido como 100%. Cobre: O cobre tem excelente condutividade e pode transportar mais corrente em um fio menor. Isso o torna uma excelente escolha para fiação residencial, edifícios comerciais, motores, transformadores e outros circuitos sensíveis ao espaço. Alumínio: O alumínio conduz bem a eletricidade, mas com cerca de 61% da condutividade do cobre. Para suportar a mesma carga, a fiação de alumínio deve usar uma área de seção transversal maior, o que pode afetar o preenchimento do conduíte e a flexibilidade da instalação. 2. Peso e instalação O peso é importante no transporte, no projeto da estrutura de suporte e na mão de obra de instalação. Nesta categoria, o alumínio tem uma grande vantagem. Cobre: O cobre é denso e significativamente mais pesado que o alumínio. Esse peso extra é geralmente administrável em construções curtas, mas torna-se uma desvantagem na transmissão aérea, onde podem ser necessários suportes mais fortes. Alumínio: O alumínio tem cerca de um terço da densidade do cobre, tornando-o a escolha preferida para muitas linhas aéreas de transmissão de energia e aplicações de longo alcance. Seu peso mais leve pode reduzir a carga estrutural e o custo de instalação. 3. Comparação de custos O orçamento costuma ser o fator decisivo em projetos de fiação de cobre versus alumínio. Cobre: O cobre é normalmente mais caro devido ao preço da matéria-prima e aos custos de processamento. Em troca, oferece excelente desempenho em um pacote menor e é frequentemente preferido onde a confiabilidade a longo prazo é a prioridade. Alumínio: O alumínio é geralmente a opção de menor custo e pode gerar economias substanciais em grandes instalações. Contudo, o custo total do projeto também deve incluir a seleção do conector, a qualidade da terminação e as práticas de instalação projetadas para condutores de alumínio. 4. Segurança e desempenho a longo prazo Moderno cabos de alumínio pode ser seguro quando for projetado, terminado e mantido adequadamente. O segredo é usar os dispositivos, valores de torque e conectores adequados para alumínio. Cobre: O cobre é mecanicamente robusto e menos sujeito a problemas de conexão causados pela expansão térmica. É amplamente utilizado em circuitos críticos porque funciona de forma consistente ao longo do tempo. Alumínio: O alumínio se expande e contrai mais do que o cobre conforme a temperatura muda, portanto, terminações soltas ou incompatíveis podem criar acúmulo de calor. Conectores devidamente especificados e métodos de instalação modernos ajudam a reduzir esse risco. Tabela de comparação rápida Recurso Fiação de cobre Fiação de alumínio Condutividade Superior (100% IACS) Menor (cerca de 61% IACS) Tamanho do fio Menor para a mesma corrente Maior para a mesma corrente Peso Mais pesado Mais leve Custo Maior custo de material Menor custo de material Usos comuns Fiação residencial, fiação comercial, motores, transformadores, circuitos críticos Linhas aéreas, distribuição, projetos de longo alcance e sensíveis ao custo Qual você deve escolher? O cobre continua sendo a escolha padrão para a maioria das aplicações de fiação residencial e comercial porque oferece forte condutividade, tamanho compacto e desempenho confiável a longo prazo. O alumínio é uma excelente opção quando o peso e o custo são as principais preocupações, especialmente em projetos de transmissão e distribuição onde condutores de tamanhos maiores são aceitáveis. Para fiação de alumínio, conectores adequados, dispositivos compatíveis e práticas de instalação corretas são essenciais para evitar superaquecimento, arco voltaico e falha prematura. Perguntas frequentes A fiação de alumínio é segura? Sim, a fiação moderna de alumínio pode ser segura quando instalada com os conectores, dispositivos e configurações de torque corretos. A fiação de alumínio de circuito ramificado mais antigo criava problemas principalmente por causa de conexões ruins e componentes incompatíveis. Por que o cobre é preferido em edifícios? O cobre é preferido porque transporta mais corrente em um tamanho menor e é mais fácil de terminar em muitas aplicações prediais. Também é menos sensível a problemas de conexão causados ​​pela expansão térmica. Onde a fiação de alumínio é usada com mais frequência? O alumínio é comumente usado em linhas elétricas aéreas, sistemas de distribuição e algumas aplicações industriais ou comerciais de grande escala onde peso e custo reduzidos são importantes. Principais conclusões O cobre é melhor quando a condutividade, o tamanho compacto e a confiabilidade a longo prazo são as principais prioridades. O alumínio é melhor quando o custo mais baixo e o peso mais leve são mais importantes do que o tamanho do condutor. Para fiação de alumínio, o desempenho seguro depende de conectores e terminações adequados e de instalação em conformidade com o código. Conclusão A decisão sobre fiação de cobre versus alumínio depende dos objetivos do seu projeto. Escolha o cobre quando o desempenho, o tamanho compacto e a confiabilidade a longo prazo são mais importantes. Escolha alumínio quando menor peso e menor custo de material forem a prioridade e certifique-se de que a instalação use os conectores corretos e hardware compatível com o código.

O que são fios de construção e por que são importantes? Fios de construção são os condutores elétricos isolados instalados dentro de paredes, tetos, conduítes e beejas de cabos para distribuir energia em estruturas residenciais, comerciais e industriais. Eles formam a espinha dorsal de qualquer sistema elétrico – sem fios de construção adequadamente selecionados e instalados, iluminação, HVAC, tomadas e equipamentos críticos simplesmente não podem funcionar com segurança. De acordo com a Administração de Bombeiros dos EUA, incêndios elétricos são responsáveis por cerca de 51.000 incêndios domésticos a cada ano , causando mais de US$ 1,3 bilhão em danos materiais. Uma parte significativa desses incidentes tem origem em fiação inadequada – condutores subdimensionados, isolamento deficiente ou materiais que não são classificados para o ambiente de instalação. Selecionar o fio de construção certo não é apenas um detalhe técnico; é uma decisão crítica de segurança. Tipos comuns de fios de construção O mercado oferece uma ampla variedade de fios para construção, cada um projetado para classificações de tensão, condições ambientais e métodos de instalação específicos. Compreender os principais tipos ajuda empreiteiros, engenheiros e gerentes de instalações a tomar decisões de aquisição informadas. Fio THHN / THWN THHN (revestido com nylon termoplástico de alta resistência ao calor) and THWN (revestido com nylon termoplástico resistente ao calor e à água) os fios são os fios de construção mais utilizados na América do Norte. O THHN é classificado para locais secos até 90°C, enquanto o THWN estende a cobertura para ambientes úmidos. A maioria dos condutores modernos possui classificações duplas THHN/THWN-2, tornando-os altamente versáteis para instalações de conduítes em edifícios comerciais. Fio XHHW O fio XHHW utiliza isolamento de polietileno reticulado (XLPE), oferecendo desempenho superior em ambientes secos (90°C) e úmidos (75°C). Sua resistência à umidade e durabilidade mecânica fazem dele a escolha preferida para instalações industriais, condutas subterrâneas e locais expostos a produtos químicos ou óleos. Cabo NM-B (Romex) O cabo com bainha não metálica, comumente conhecido como NM-B ou pela marca Romex, é a solução de fiação padrão para construção residencial. Ele agrupa dois ou três condutores isolados e um fio terra dentro de uma capa de PVC, simplificando a instalação em espaços internos protegidos e secos. O NM-B é classificado para 60°C e é aprovado apenas para uso residencial interno. Fio USO-2 e RHH/RHW-2 O fio USE-2 (Entrada de Serviço Subterrâneo) foi projetado para sistemas fotovoltaicos e de enterramento direto, com isolamento de polietileno reticulado classificado para 90°C em condições úmidas. Os condutores RHH/RHW-2 apresentam isolamento de borracha termofixa e são comumente especificados para quadros de distribuição, painéis e distribuição de energia industrial. Tipo de fio Isolamento Temperatura máxima (seca/úmida) Aplicação Típica THHN/THWN-2 Pvc náilon 90°C / 75°C Fiação de conduíte comercial XHHW-2 XLPE 90°C / 90°C Locais industriais e úmidos NM-B Bainha de PVC 60°C / N/A Interior residencial USE-2 XLPE 90°C / 90°C Enterro direto e energia solar fotovoltaica Comparação de tipos comuns de fios de construção, classificações de temperatura e aplicações típicas. Como selecionar o fio de construção certo A escolha do fio de construção correto envolve a avaliação de vários fatores interdependentes. Ignorar qualquer etapa pode resultar em violações do código, falha prematura de isolamento ou risco de incêndio. 1. Material do condutor: Cobre vs. Alumínio Cobre continua sendo o material condutor dominante para fios de construção devido à sua excelente condutividade, flexibilidade e compatibilidade com a maioria dos hardwares de terminação. Alumínio a fiação é mais leve e menos dispendiosa, tornando-a econômica para alimentadores de grande bitola e cabos de entrada de serviço (normalmente 1 AWG e maiores). No entanto, o alumínio requer composto antioxidante nas conexões e terminações com classificação de alumínio para evitar o acúmulo de resistência ao longo do tempo. 2. Bitola do fio e ampacidade A bitola do fio – expressa em AWG (American Wire Gauge) na América do Norte – determina diretamente a capacidade de transporte de corrente, ou ampacidade. A Tabela 310.15(B)(16) do NEC (Código Elétrico Nacional) fornece valores de ampacidade com base no tamanho do condutor, tipo de isolamento e temperatura ambiente. Como referência geral: Cobre 14 AWG — Circuitos 15A (iluminação padrão) Cobre 12 AWG — Circuitos 20A (tomadas de cozinha, banheiro) Cobre 10 AWG — Circuitos 30A (secadores, esquentadores) Cobre 6 AWG — Circuitos de 55A (carregadores EV, pequenos subpainéis) Sempre aplique fatores de correção para preenchimento de conduíte, temperaturas ambientes elevadas e cargas contínuas (cargas operando por 3 horas exigem que o circuito seja dimensionado em 125% da carga contínua ). 3. Classificação de tensão A maioria dos fios de construção padrão são classificados em 600 V , que abrange a grande maioria das aplicações residenciais e comerciais leves. Fios prediais de média tensão (5kV, 15kV, 35kV) são necessários para distribuição primária em grandes campi comerciais, plantas industriais e subestações de serviços públicos. A incompatibilidade das classificações de tensão com a tensão do sistema é um erro crítico e perigoso. 4. Ambiente de instalação O ambiente de instalação determina a classificação de isolamento necessária. As principais considerações incluem: Locais molhados ou úmidos — requer isolamento com classificação W (por exemplo, THWN-2, XHHW-2) Enterro direto — requer cabo USE-2 ou UF; o padrão THHN em conduíte não é aceitável no subsolo sem proteção de conduíte Áreas de alta temperatura (perto de caldeiras, equipamentos em telhados) — especifique o fio com classificação de 90°C e confirme que as classificações de terminação correspondem Espaços plenum — exigem cabos com classificação CMP com isolamento retardante de chama e com baixa emissão de fumaça, de acordo com o Artigo 800/820 da NEC Principais padrões e certificações para fios de construção Fios de construção confiáveis são fabricados e testados de acordo com padrões nacionais e internacionais. A verificação da conformidade antes da aquisição protege contra produtos falsificados ou de qualidade inferior que podem passar pela inspeção visual, mas falham sob carga. UL 83 — Padrão para fios e cabos com isolamento termoplástico (cobre THHN, THWN) UL 44 — Padrão para fios e cabos com isolamento termofixo (cobre XHHW, RHW) ASTM B3/B8 — Especificações para condutores de cobre recozidos macios NEC (NFPA 70) — O Código Elétrico Nacional rege a instalação e o dimensionamento de todos os fios de edifícios nos Estados Unidos RoHS/REACH — Diretivas de conformidade europeias que restringem substâncias perigosas em isolamentos e compostos de revestimento Sempre adquira fios para construção de fabricantes cujos produtos possuam uma marca de listagem de terceiros reconhecida - normalmente Listado pela UL, certificado pela CSA ou listado pelo ETL — assegurar a verificação independente das declarações de desempenho. Melhores práticas de instalação para prolongar a vida útil do fio Mesmo o fio de construção da mais alta qualidade terá um desempenho inferior se instalado incorretamente. Seguir as melhores práticas comprovadas reduz retornos de chamada, reclamações de garantia e falhas de longo prazo. Respeite o raio mínimo de curvatura — Curvas apertadas quebram o isolamento ao longo do tempo. A maioria dos fios de construção exige um raio de curvatura mínimo de 5× o diâmetro total do cabo. Não exceda os limites de preenchimento do conduíte — NEC Capítulo 9, Tabela 1 limita o preenchimento do conduíte a 40% da área da seção transversal do conduíte para três ou mais condutores, evitando o acúmulo de calor e danos ao isolamento. Use lubrificante de tração apropriado — Para trechos longos de conduítes, use um lubrificante para tração de fios aprovado pela UL e compatível com o tipo de isolamento do fio; lubrificantes à base de petróleo podem degradar as jaquetas de PVC. Terminações de torque conforme especificação — Terminais com torque excessivo ou insuficiente criam conexões de alta resistência que geram calor. Utilize sempre uma chave de fenda calibrada e siga os valores de torque do fabricante. Rotule os circuitos claramente — A rotulagem consistente dos circuitos nos painéis e caixas de junção simplifica a manutenção futura e reduz o risco de energização acidental durante trabalhos de manutenção. Tendências emergentes em tecnologia de fios para construção A indústria de fios para construção está evoluindo junto com tendências mais amplas em construção, sustentabilidade e eletrificação. Vários desenvolvimentos estão remodelando as especificações dos produtos e as estratégias de aquisição. Demanda de infraestrutura de carregamento de veículos elétricos A rápida adoção de veículos elétricos está impulsionando uma demanda significativa por fios de construção de maior bitola, capazes de suportar instalações de nível 2 (240 V, 40–80 A) e de carregamento rápido CC (Nível 3). Analistas da indústria projetam que o mercado de infraestrutura de carregamento de veículos elétricos dos EUA ultrapassará US$ 100 bilhões até 2030 , criando uma demanda sustentada por 6 AWG por meio de condutores de cobre de 250 kcmil em estruturas de estacionamento comercial e edifícios multifamiliares. Isolamento sem halogênio e com baixo teor de fumaça A crescente sensibilização para a segurança contra incêndios e códigos de construção mais rigorosos na Europa e na Ásia estão a acelerar a adopção de sem halogênio e com baixa emissão de fumaça e zero halogênio (LSZH) construção de fios. Quando exposto a chamas, o isolamento LSZH produz significativamente menos fumaça tóxica e gases corrosivos em comparação com o PVC padrão, melhorando a segurança da evacuação e reduzindo danos a equipamentos em data centers, túneis de trânsito e edifícios altos. Volatilidade do preço do cobre e alternativas de alumínio Os preços do cobre experimentaram uma volatilidade significativa, atingindo máximos recordes acima de US$ 5,00/lb em 2024. Isso renovou o interesse em condutores de alumínio com híbridos de alumínio revestido de cobre (CCA) para aplicações específicas de alimentação, oferecendo uma redução de custos de 30–50% por pé linear em grandes projetos comerciais, quando aplicados corretamente com equipamentos com classificação AL.

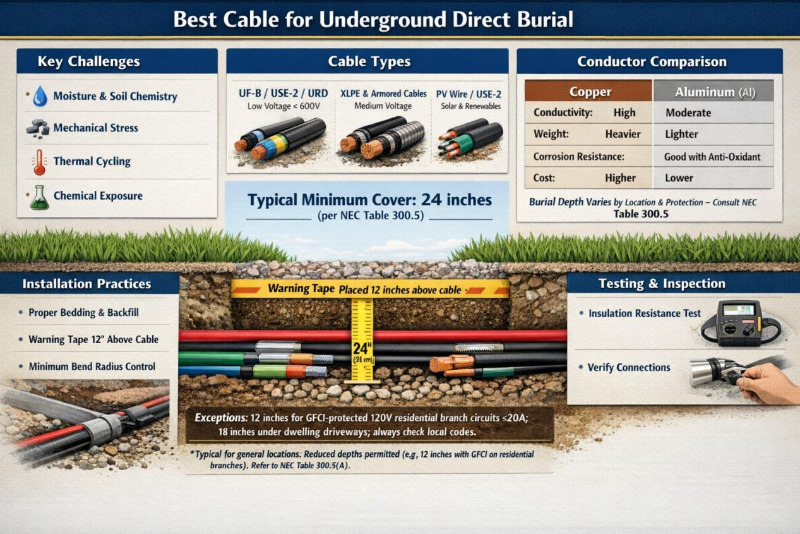

Versão do documento: 1.0 Objetivo: Founecer aos engenheiros elétricos, empreiteiros e gerentes de projeto orientação objetiva na seleção cabos adequado para aplicações de sepultamento direto, garantindo confiabilidade a longo prazo e conformidade com padrões internacionais. 1. Introdução Quando se trata de longevidade da infraestrutura, selecionar o cabo certo para Enterro Direto (DB) é uma das decisões mais críticas em projeto e instalação elétrica. Ao contrário dos cabos instalados em conduítes, os cabos enterrados diretamente estão continuamente expostos a: Umidade do solo e águas subterrâneas Química e pH variáveis do solo Tensões mecânicas de rochas, aterro e movimento do solo Ciclagem térmica durante a operação Este guia define os principais requisitos, recomenda tipos de cabos por aplicação, compara materiais de condutores e descreve práticas de instalação essenciais para alcançar uma vida útil de 30 anos. 2. Requisitos de cabo enterrado direto Um cabo é considerado adequado para enterramento direto somente quando seu isolamento e revestimento externo são especificamente projetados para resistir: Entrada de umidade e fenômenos de degradação, como árvores aquáticas Danos mecânicos de objetos pontiagudos, assentamento de solo ou escavação acidental Ataque químico de contaminantes do solo, fertilizantes ou águas subterrâneas Estresse térmico e ambiental sob condições normais e de sobrecarga Cabos padrão para ambientes internos (por exemplo, THHN, fio de PVC comum para construção) são não adequado para enterramento direto sem proteção mecânica adicional. 3. Tipos de cabos recomendados por aplicação A seleção do cabo depende da classe de tensão, dos requisitos de carga, das condições ambientais e dos padrões regionais/nacionais vigentes (por exemplo, NEC, IEC 60502 ou equivalentes locais). 3.1 Residencial e Comercial Leve (Baixa Tensão ≤ 600 V) UF-B (Alimentador Subterrâneo) Revestimento termoplástico resistente que envolve todos os condutores; amplamente utilizado para circuitos ramificados em locais úmidos. USO-2 / RHW-2 / XHHW-2 Condutores individuais isolados em XLPE, classificação úmida/seca de 90°C; comum para entradas de serviço e alimentadores. Muitos possuem várias classificações de versatilidade. URD (Distribuição Residencial Subterrânea) Cabos triplex/quadruplex pré-montados em alumínio com isolamento XLPE; escolha dominante para serviços subterrâneos residenciais econômicos. 3.2 Comercial, Industrial e Utilidades (Média Tensão e Alta Carga) Cabos Isolados em XLPE O isolamento de polietileno reticulado oferece excelente estabilidade térmica (90–105°C contínuo), resistência à fissuração por estresse ambiental e desempenho de longo prazo em ambientes úmidos. Construções comuns: single-core ou multi-core com bainha de PVC, PE ou LSOH. Padrões aplicáveis: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854, etc. Cabos Blindados (para proteção mecânica aprimorada) STA (armadura de fita de aço) — Eficaz contra esmagamento e danos causados por roedores. SWA (armadura de fio de aço) — Maior resistência à tração; ideal para solos instáveis ​​ou longos trechos. 3.3 Energias Renováveis e Instalações Fotovoltaicas USO-2 or Fio fotovoltaico (UL 4703) Resistente a UV e classificado para altas temperaturas (90–150°C); adequado para trechos expostos e segmentos enterrados. Condutores XLPE com classificação dupla (por exemplo, RHW-2/USE-2) são cada vez mais especificados. 4. Comparação de materiais condutores Recurso Cobre (Cu) Alumínio (Al/Liga/CAA) Condutividade Elétrica Alto (≈100% IACS) Moderado (≈61% IACS para grau CE; ligas melhores) Peso Mais pesado Significativamente mais leve (mais fácil de manusear/puxar) Resistência à corrosão Excelente Bom quando devidamente terminado com inibidores Custo de materiais Superior Menor, especialmente em tamanhos de condutores maiores Aplicações Típicas Circuitos de alta carga, espaços apertados, terminações críticas Alimentadores de longa distância, distribuição de serviços públicos, projetos orientados a custos Nota importante para condutores de alumínio: Sempre use conectores listados na UL ou equivalentes, aplique um composto antioxidante aprovado e siga as especificações de torque do fabricante para minimizar falhas de conexão relacionadas à oxidação. 5. Práticas essenciais de instalação Para maximizar a vida útil e a segurança do cabo: 1. Profundidade Mínima de Enterro Cumpra os códigos elétricos locais/nacionais. Valores típicos (exemplo da Tabela NEC 300.5): Circuitos ramificados residenciais (120/240 V com proteção GFCI): 12–18 polegadas Enterro direto geral (maioria dos locais): 24 polegadas Sob áreas de tráfego de veículos (calçadas, estradas): 24 polegadas ou mais Em conduíte: profundidades reduzidas permitidas (6–18 polegadas dependendo do tipo de conduíte) 2. Roupa de cama e aterro Coloque 4–6 polegadas de areia limpa ou solo fino e sem pedras abaixo e ao redor do cabo para protegê-lo contra objetos pontiagudos. 3. Aviso e Proteção Mecânica Instale fita de advertência subterrânea detectável 12 polegadas acima do cabo. Use lajes de concreto, placas de proteção ou mangas em zonas de escavação de alto risco. 4. Melhores práticas adicionais Observe o raio de curvatura mínimo conforme especificação do fabricante. Controle a tensão de tração para evitar danos na jaqueta ou no isolamento. Realize testes de resistência de isolamento (megger) após a instalação e aterro. 6. Resumo – Diretrizes de Seleção Tipo de projeto Tipos de cabos recomendados Principais vantagens Padrão residencial/comercial leve UF-B, USE-2/RHW-2/XHHW-2, alumínio URD Econômico, amplamente disponível Distribuição de energia industrial/utilitária Isolado em XLPE (STA/SWA blindado quando necessário) Desempenho térmico e ambiental superior Solar fotovoltaico/energia renovável USO-2, PV Wire (UL 4703), dual-rated XLPE Resistência UV, classificação de alta temperatura Verifique sempre a conformidade com a edição mais recente dos padrões aplicáveis (NEC, série IEC 60502 ou regulamentos locais), revise as folhas de dados do fabricante e realize avaliações de risco específicas do local. Deixe-nos apoiar seu projeto: entre em contato com nossos especialistas técnicos para obter especificações personalizadas, assistência de conformidade padrão ou folhas de dados detalhadas sobre cabos blindados XLPE, equivalentes USE-2, variantes SWA e muito mais.
