Um cabo incompatível não apenas apresenta desempenho inferior – ele falha. O isolamento que não suporta a temperatura operacional degrada-se em meses; um condutor de tamanho muito pequeno causa quedas de tensão que danificam o equipamento conectado. Os cabos de equipamentos elétricos são a espinha dorsal física de todos os circuitos de energia e sinal, e escolher o cabo certo requer entender o que separa um tipo de outro. O que são cabos de equipamentos elétricos? Os cabos de equipamentos elétricos são componentes de conexão específicos que transmitem energia e sinais entre dispositivos em ambientes industriais, comerciais e residenciais. Ao contrário dos cabos de transmissão de energia concebidos para infraestruturas de rede fixa, os cabos para equipamentos elétricos são otimizados para flexibilidade, tratamento preciso de sinais e compatibilidade com dispositivos do utilizador final — desde eletrodomésticos a máquinas industriais automatizadas. Eles consistem em três camadas principais: um condutor (cobre ou alumínio) para fluxo de corrente, uma camada de isolamento (PVC, XLPE ou borracha) para conter e proteger o caminho elétrico e uma bainha externa que fornece proteção mecânica e ambiental. Cada camada é especificada para corresponder à tensão, temperatura e ambiente físico da aplicação. Principais tipos e suas aplicações Cada uma das cinco categorias principais de cabos de equipamentos elétricos desempenha funções distintas: Fios de construção para fiação residencial e comercial — Fios isolados com PVC de condutor único (como o tipo BV, classificado para 70°C) usados em instalações fixas em paredes e conduítes. Eles fornecem circuitos de iluminação, tomadas e equipamentos de energia em geral. A construção simples mantém os custos baixos. Fios revestidos para roteamento flexível de múltiplos condutores — Cabos multicondutores com bainha externa de PVC (por exemplo, tipo RVV), adequados para dispositivos portáteis, sistemas de segurança e conexões de equipamentos leves que exigem alguma flexibilidade. Cabos de controle para automação industrial — Cabos multicondutores com isolamento plástico (por exemplo, tipo KVV) transmitem sinais entre CLPs, sensores e atuadores. Normalmente classificado em 450/750 V, com temperaturas de condutor de até 70°C e raios de curvatura de 6–12D. Cabos de computador para transmissão de sinal blindado — Cabos blindados com isolamento PE (por exemplo, DJYPVPR, DJYP3VP3) classificados em 300/500 V, projetados para instrumentos eletrônicos e sistemas de aquisição de dados onde a interferência eletromagnética deve ser suprimida. Configurações de blindagem individuais e gerais estão disponíveis dependendo dos requisitos de rejeição de ruído. Cabos revestidos de borracha para uso móvel e externo — Cabos tipo YC com isolamento de borracha de etileno propileno e revestimento de elastômero sintético. Projetado para flexões repetidas, exposição externa e estresse mecânico – canteiros de obras, ferramentas portáteis e equipamentos industriais em movimento. Material do condutor: Cobre vs. Alumínio O condutor é onde a corrente realmente flui, e a escolha entre cobre e alumínio determina a condutividade, o peso, a flexibilidade e o custo. A maioria dos cabos de equipamentos elétricos utiliza condutores de cobre de alta pureza — a diferença de desempenho é significativa o suficiente para justificar o preço premium em quase todas as aplicações de equipamentos. Comparação de condutores de cobre versus alumínio para cabos de equipamentos elétricos Propriedade Condutor de cobre Condutor de Alumínio Condutividade Elétrica ~100% IACS ~61% IACS Peso Mais pesado ~1/3 mais leve Custo de materiais Superior 30–50% menor Flexibilidade Excelente – adequado para roteamento apertado Menos flexível, propenso a rachar nas curvas Aplicação Típica Cabos de controle, cabos de computador, eletrodomésticos Linhas aéreas, transmissão de energia de longo alcance Para fiação de controle, sinal e equipamentos — onde flexibilidade e terminações confiáveis são importantes — o cobre é a escolha padrão. Os condutores à base de alumínio são mais apropriados para instalações aéreas e de longa distância, onde a redução de peso tem prioridade sobre a flexibilidade. Materiais de isolamento: PVC, XLPE e borracha A camada de isolamento define o envelope de desempenho do cabo. Especificar o material errado para um ambiente operacional é uma das causas mais comuns de falha prematura de cabos – não uma questão de cortar cantos, mas de usar a ferramenta errada. PVC (cloreto de polivinila) — Faixa de operação normalmente de −15°C a 70°C. Econômico e amplamente disponível, adequado para a maioria das aplicações internas, comerciais e domésticas. Não recomendado para espaços confinados ou públicos porque o PVC emite vapores tóxicos quando queimado. Usado em fios de construção, cabos revestidos e cabos de alimentação em geral. XLPE (polietileno reticulado) — Temperatura de operação contínua até 90°C, com tolerância a curto-circuito até 250°C. A rigidez dielétrica superior e a resistência à umidade tornam-no a escolha preferida para aplicações industriais de alta demanda. Mais leve que a borracha com melhor estabilidade mecânica a longo prazo. Borracha (Etileno Propileno / Elastômero Sintético) — Mantém excelente flexibilidade mesmo em baixas temperaturas e suporta flexões repetidas e tensões mecânicas. O material preferido para equipamentos portáteis, aplicações de construção e qualquer cabo que se mova durante o serviço. Os cabos revestidos de borracha são classificados para essas condições por projeto e não por aproximação. Padrões que realmente importam As reivindicações de conformidade são tão úteis quanto a norma referenciada. Três designações aparecem com mais frequência nas especificações de cabos de equipamentos elétricos e cada uma cobre algo distinto: CEI 60227 — Cobre cabos isolados em PVC para tensões nominais de até 450/750V. Este é o padrão de referência para a construção de fios e cabos de equipamentos leves na maioria dos mercados globais. Produtos como o tipo BV são fabricados de acordo com esta especificação. IEC 60502-1 para construção e teste de cabos de energia de baixa tensão — Especifica requisitos de construção, dimensões e testes para cabos de 1kV e 3kV. É a referência reconhecida internacionalmente para distribuição fixa e instalações industriais, aceita em mercados da Europa ao Sudeste Asiático. ISO 9001 — Aplica-se ao sistema de gestão de qualidade do fabricante e não ao produto de cabo em si. Ele confirma que os processos de fabricação são controlados e documentados de forma consistente — um indicador significativo da confiabilidade da produção, mas não um substituto para certificados de teste em nível de produto. Ao avaliar um fornecedor, solicite relatórios de teste que façam referência à norma IEC específica e ao ano de edição (por exemplo, IEC 60227:2007, IEC 60502-1:2021). Um número de certificado sem um relatório de teste rastreável oferece garantia limitada. A classificação de tensão e a seção transversal do condutor devem sempre ser confirmadas em relação aos parâmetros operacionais do seu sistema - não presumido apenas a partir de uma descrição de catálogo. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Na evolução dos data centers globais em direção às arquiteturas de rede 100G, 400G e 800G, a escolha da mídia de cabeamento da camada física determina diretamente o desempenho e o custo total de propriedade (TCO) dos clusters de computação. Dentro da sequência de fibra multimodo (MMF) para interconexões de curta distância, o OM4 e o OM5 são atualmente as soluções mais implementadas e de ponta. Baseado em rigorosas teorias de física óptica e padrões internacionais, este artigo fornece uma referência técnica estruturada para seleção de mídia. 1. Principais mecanismos físicos e características de bea larga OM4 （Fibra multimodo otimizada para laser）： Sua largura de banda modal efetiva extremamente alta é exclusivamente otimizada e obrigatória para um único comprimento de onda de 850 nm (atingindo 4700 MHz·km). Como a dispersão modal aumenta acentuadamente quando se desvia do comprimento de onda de 850 nm, o OM4 deve depender fortemente do Óptica Paralela mecanismo - aumentando linearmente o número de canais de fibra - para atingir taxas de dados mais altas. OM5 （Fibra multimodo de banda larga, WBMMF）： Sem comprometer o desempenho de 850 nm, ele também exige uma largura de banda mínima de 2.470 MHz·km no comprimento de onda de 953 nm. Este design achatado por dispersão foi projetado especificamente para Multiplexação por divisão de comprimento de onda de ondas curtas (SWDM) and Bidirecional (BiDi) transmissão, permitindo a transmissão sem perdas de 4 comprimentos de onda simultaneamente dentro de uma única fibra, alcançando uma redução física de até 75% na contagem de fibras. 2. Principais especificações técnicas e identificações Principais indicadores técnicos Fibra OM4/OM4 Fibra OM5/OM5 (WBMMF) Padrões Internacionais TIA-492AAAD TIA-492AAAE, IEC 60793-2-10 Cor da jaqueta (TIA-598-C) Aqua/Erika Violeta Verde Limão Fonte de luz otimizada para núcleo VCSEL de 850nm 850nm-953nm VCSEL/SWDM Largura de banda EMB de 850 nm/ EMB de 850 nm 4700 MHz·km 4700 MHz·km Largura de banda EMB de 953 nm/ EMB de 953 nm (Indefinido) 2.470 MHz·km 3. Limites de distância de transmissão (com base em protocolos de rede) Sob diferentes velocidades Ethernet e tecnologias de modulação, o desempenho de transmissão de ambas as fibras apresenta diferenças altamente específicas para cada cenário. 10G a 100G paralelo de comprimento de onda único (por exemplo, 100GBASE-SR4): As distâncias máximas de transmissão para OM4 e OM5 são idênticas, limitadas a 100 metros. A implantação do OM5 neste cenário padrão principal não proporciona nenhum ganho técnico substancial. Multiplexação de múltiplos comprimentos de onda 100G (por exemplo, 100G SWDM4 / 100G SRBD): Enfrentando sinais de comprimento de onda longo, o OM4 está limitado a 100 metros devido ao colapso da largura de banda, enquanto o OM5 estende com sucesso o limite para 150 metros, contando com suas capacidades de compensação de banda larga. Era 400G e 800G (modulação PAM4): Sob o paralelo de comprimento de onda único SR8 protocolo, os limites físicos são severamente comprimidos, reduzindo as distâncias OM4 e OM5 para a faixa de 50-100 metros. No entanto, sob a multiplexação de comprimento de onda duplo 400GBASE-SR4.2 protocolo, o OM4 é limitado a 100 metros, enquanto o OM5 não apenas aumenta a distância utilizável para 150 metros, mas também reduz pela metade o requisito do núcleo do cabo para 8 núcleos. 3. Recomendações de implantação de engenharia e TCO l Atenha-se à zona de custo-benefício OM4 (padrão de curto alcance) Para a maioria dos data centers corporativos convencionais e topologias de rede Spine Leaf estritamente abaixo de 100 metros, a adoção da abordagem de "cabo de fita OM4 transceptor SR4/SR8 de baixo custo" gera um CAPEX inicial significativamente menor do que a solução OM5 WDM, tornando-a a escolha ideal de TCO. Além disso, a arquitetura paralela do OM4 suporta perfeitamente os requisitos de Port Breakout do switch. l Utilize o OM5 para avanços estratégicos (atualizações de alta densidade e legado) OM5 oferece um ROI excepcionalmente alto em dois cenários rígidos: primeiro, atualizações entre gerações sem cabos para redes legadas, usando fibras duplex e módulos SWDM4 para obter saltos de capacidade no local, evitando custos astronômicos de re-cabeamento. Em segundo lugar, clusters de computação de IA de alta densidade, reduzindo o volume de cabos de backbone em 4 a 8 vezes, liberando espaço precioso em rack, desbloqueando o fluxo de ar do servidor e reduzindo drasticamente o OPEX. Perguntas frequentes P: Em redes ToR de alta densidade, o OM5 emparelhado com transceptores SWDM pode obter Port Breakout para conectar vários servidores independentes? R: Não. A tecnologia WDM multiplexa vários comprimentos de onda na mesma fibra física, que não pode ser demultiplexada passivamente para servidores em locais físicos diferentes. Se for necessária a interrupção de portas de alta densidade, a fibra paralela OM4 tradicional continua sendo a única solução viável. P: Por que os padrões exigem a mudança da cor da capa externa do OM5 para Verde Limão? R: Em salas de servidores de alta densidade que abrigam dezenas de milhares de patch cords, o verde limão altamente reconhecível garante que a equipe operacional possa distingui-lo estritamente da cor água do OM3/OM4, reduzindo significativamente o tempo de rastreamento de cabos e o risco de interrupção acidental dos negócios. P: O OM5 é obrigatório ao implantar Ethernet de ultra-alta velocidade 400G ou 800G? R: Não é obrigatório. Depende da rota tecnológica do transceptor. Sob protocolos SR8 empilhados de canal único, as distâncias OM4 e OM5 diminuem para 50-100 metros. Somente ao empregar protocolos bidirecionais de vários comprimentos de onda, como SR4.2, a vantagem de banda larga do OM5 é ativada, alcançando um alcance 50% extra em comparação com o OM4.

As casas inteligentes modernas evoluíram de dispositivos únicos para uma coordenação profunda do ecossistema de toda a casa. A arquitetura de fiação subjacente do sistema de iluminação determina a estabilidade, escalabilidade e segurança da rede. Erros de fiação podem facilmente levar a enormes custos de manutenção posteriormente. Este artigo fornece uma análise detalhada das diretrizes de fiação de iluminação inteligente com base na lógica de engenharia real e nos padrões elétricos internacionais. 1.Protocolos de comunicação e arquitetura de topologia KNX e isolamento físico Na iluminação inteligente de nível de infraestrutura, o KNX utiliza um cabo de par trançado verde dedicado, isolando completamente fisicamente a transmissão de dados da rede elétrica de 220V. Sua arquitetura descentralizada significa que não existe um único host central; nenhuma falha de nó único irá paralisar toda a rede, oferecendo confiabilidade extremamente alta. Protocolo Digital DALI Comparado com os problemas de queda de tensão e oscilação comuns na regulação analógica de 0-10 V, o protocolo DALI é uma verdadeira comunicação digital bidirecional. De acordo com a norma IEC 62386-101, a queda de tensão CC entre quaisquer dois dispositivos no barramento DALI não deve exceder 2 VCC e a distância máxima até à fonte de alimentação não deve exceder 300 metros. 2. Especificações básicas para fiação de alta tensão Abandone completamente a fiação 'sem neutro' Os interruptores tradicionais controlam apenas o fio energizado. Se um switch inteligente não tiver um fio neutro, ele deve contar com um mecanismo de energia de espera "sem neutro" comprometido, que causa fenômenos fatais e periódicos de "piscar" de LED ou "luz fantasma". Além disso, as cargas máximas 'sem neutro' são geralmente limitadas a cerca de 800 watts, muito abaixo dos 2.500 watts dos interruptores neutros-vivos padrão. Em projetos novos ou de reforma, deve ser instalado fio neutro independente em todas as caixas de junção . caixas de junção profundas de 60mm Os painéis inteligentes geram calor significativo durante a operação em plena carga e precisam abrigar mais terminais de fiação. As caixas tradicionais de 50 mm causam facilmente danos ao isolamento sob pressão, podendo levar a desligamentos térmicos ou incêndios. É altamente recomendável usar estritamente caixas de PVC de grande capacidade e 60 mm de profundidade que atendam à mais alta certificação de retardante de chama UL 94 V-0. Proibir estritamente neutros compartilhados A mistura de fios neutros de circuitos diferentes pode fazer com que o neutro supostamente seguro carregue tensão retroalimentada letal se um disjuntor for acionado por engano durante a manutenção, causando choque elétrico grave. Além disso, causa grave desequilíbrio de corrente, provocando disparos frequentes do interruptor de proteção contra vazamento da caixa de distribuição, paralisando o sistema inteligente. 3.Tecnologia de driver DC de baixa tensão Tensão Constante (CV): Adequado para tiras flexíveis de LED, usando uma arquitetura de fiação paralela. Vantagem: suporta corte e emenda aleatórios no local; Desvantagem: severamente limitado pela queda de tensão da linha, tornando a extremidade das longas tiras escura e amarela. Corrente Constante (CC): Adequado para focos anti-reflexo de alta potência, que requerem conexão física em série. Previne completamente a queima de fuga térmica do LED e elimina o impacto de quedas de tensão de longa distância no nível físico, garantindo consistência absoluta de brilho de ponta a ponta. 4.Controle de impasses e modo desacoplado Quando um usuário pressiona um interruptor físico de parede inteligente para cortar a energia, o chip de comunicação integrado dentro da lâmpada inteligente RGBW do teto perde energia instantaneamente e é forçado a ficar off-line. Isso faz com que o aplicativo móvel ou o assistente de voz perca completamente o controle e pode até mesmo fazer com que a topologia da rede mesh sem fio de toda a casa entre em colapso contínuo. Solução definitiva: dissociação de software Forçar a ativação do "Modo desanexado" no back-end do dispositivo. O relé físico que controla a alta tensão dentro da chave fica permanentemente travado no estado de condução "fechado", garantindo que a fonte de alimentação nunca seja cortada. As ações dos botões físicos são convertidas em comandos digitais puros enviados ao cérebro do sistema. Esta solução “sempre ligada” requer etiquetas de advertência altamente visíveis na caixa de distribuição para evitar choques elétricos acidentais durante a substituição da lâmpada. Perguntas frequentes Q1: Os fios de sinal de baixa tensão e as linhas de energia de alta tensão podem compartilhar o mesmo conduíte? R: Absolutamente não. O campo magnético alternado e os surtos transitórios de alta tensão causam grave interferência eletromagnética (EMI), levando diretamente à perda de pacotes de dados ou falha de controle na rede de baixa tensão. Os padrões internacionais exigem uma folga paralela mínima de 30 cm (12 polegadas); se o cruzamento for inevitável, eles devem cruzar perpendicularmente em um ângulo de 90 graus. Q2: Por que os downlights LED inteligentes piscam levemente mesmo depois de serem desligados? R: Isso geralmente ocorre devido a interruptores inteligentes "sem neutro" comprometidos. No estado desligado, eles usam um circuito de bypass para extrair uma pequena corrente através da lâmpada para obter energia. As cargas se acumulam no capacitor LED até o limiar de condução, emitem luz e depois se extinguem, repetindo-se para formar um fenômeno cintilante ou de "luz fantasma". Q3: Qual é o maior risco de segurança ao comprar módulos de relé internacionais ou usar módulos de relé baratos? R: Deixar de obter certificações de segurança legais locais (como IEC/CE, UL, CCC) ou não combinar a bitola do fio com a classificação de corrente nominal. Se um módulo de pequena corrente for conectado a uma carga de alta potência, os contatos aquecerão e oxidarão rapidamente, acelerando o envelhecimento térmico e a desintegração dos materiais de isolamento, causando a queima do equipamento ou até mesmo incêndios.

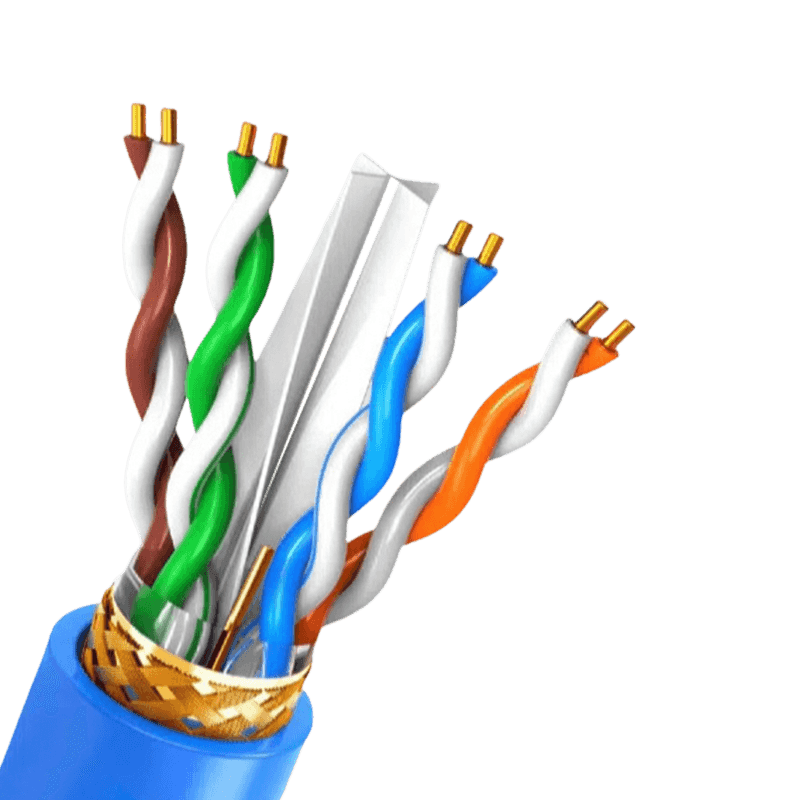

Escolhendo o certo cabos de comunicação são fundamentalmente sobre o equilíbrio entre velocidade de dados, distância e interferência ambiental. A conclusão mais crítica é que cabos de par trançado blindado (STP) e cabos de fibra óptica oferecem a mais alta integridade de dados em ambientes eletricamente ruidosos , enquanto o par trançado não blindado (UTP) continua sendo uma solução econômica para redes de escritório padrão. A perda de sinal e a diafonia são os principais inimigos da transmissão confiável de dados, e a seleção adequada do condutor determina diretamente os resultados de desempenho. O papel crítico do material condutor O material utilizado nos condutores é o ponto de partida para o desempenho de qualquer cabo. Embora o cobre seja o padrão, o tipo específico de cobre define a condutividade e a durabilidade física. Cobre puro: Oferece a mais alta condutividade e flexibilidade. É referência para transmissão de dados de longa distância devido à sua baixa resistência, que minimiza a queda de tensão e a degradação do sinal em percursos prolongados. Cobre Estanhado: Uma alternativa prática onde a oxidação é uma ameaça. O revestimento de estanho protege o núcleo de cobre, mas aumenta ligeiramente a resistência. Este material é frequentemente especificado em ambientes industriais ou ambientes de alta umidade porque evita a corrosão do condutor, o que pode criar um ponto de falha que degrada os sinais. Alumínio revestido de cobre (CCA): Uma opção orçamentária que apresenta riscos significativos. Os condutores CCA possuem maior resistência DC, levando a maior atenuação do sinal. Eles também sofrem de pouca flexibilidade e são propensos a quebrar sob estresse mecânico. Instalações que usam CCA para dados de alta frequência geralmente apresentam desempenho irregular e quedas de conexão. Configurações de blindagem para integridade de sinal Triagem e blindagem não são termos intercambiáveis. Cada configuração resolve um tipo específico de interferência eletromagnética (EMI) e de radiofrequência (RFI). Escolher a blindagem errada para um ambiente cheio de motores, geradores ou iluminação fluorescente pode paralisar uma rede. Tipo de blindagem Estrutura de projeto Aplicação Primária F/UTP (Folha) Envoltório único de folha de alumínio Protege contra EMI de alta frequência no conduíte S/FTP (Trança e Folha) Trança geral mais folha individual por par Segurança máxima para data centers e velocidades de 10G SF/UTP (Trança e Folha) Blindagem geral dupla com trança e folha Ambientes industriais adversos com EMI de baixa frequência Comparação de projetos de blindagem comuns e seus casos de uso ideais. Para instalações paralelas às linhas de energia, a película fornece a cobertura necessária. No entanto, para flexibilidade e rejeição de ruído de baixa frequência, uma trança é essencial. O aterramento inadequado no ponto terminal torna a maioria das blindagens completamente ineficazes, transformando a blindagem em uma antena em vez de uma barreira. Materiais de jaqueta e classificações de segurança contra incêndio A capa externa faz mais do que manter os condutores unidos. Sua composição determina onde o cabo pode ser instalado de forma legal e segura de acordo com os códigos de incêndio. Usar uma jaqueta de baixa qualidade em um espaço de tratamento de ar plenum pode produzir fumaça tóxica e causar rápida propagação de chamas. Plenário (CMP): Construído em PVC com baixo teor de fumaça ou polímeros fluorados. Os cabos com classificação Plenum são obrigatórios em pisos elevados e áreas com circulação de ar forçada porque resistem à combustão e emitem halogênios tóxicos mínimos quando expostos ao fogo. Elevador (CMR): Projetado para evitar que o fogo se mova verticalmente entre os andares. Essas jaquetas são geralmente à base de PVC e fornecem uma função confiável de bloqueio de fogo em espaços sem plenum. LSZH (baixa fumaça e zero halogênio): Necessário em espaços mal ventilados, como submarinos, túneis e cofres de dados. Quando queimada, a jaqueta libera vapor de água em vez de ácido clorídrico corrosivo, protegendo simultaneamente os pulmões humanos e equipamentos eletrônicos sensíveis. Classificações de categoria e capacidade de largura de banda A classificação "Cat" estampada em um cabo de cobre define a largura de banda de frequência que ele pode transportar sem falhar no teste de diafonia. Uma incompatibilidade entre a classificação do cabo e o hardware da rede viola diretamente os padrões do canal, causando retransmissões que reduzem pela metade o rendimento efetivo. Construção Física para Altas Frequências Cabos de classificação mais alta, como Cat6A, geralmente apresentam uma ranhura física cruzada que isola os quatro pares trançados. Esta construção mantém a geometria da torção sob tensão mecânica. Sem um spline ou torção apertada para rejeição de diafonia alienígena, o acoplamento de sinal ocorre entre cabos adjacentes em grandes bandejas de cabos, causando perda de pacotes em velocidades superiores a 1 Gigabit por segundo. Condutores Sólidos vs. Trançados A escolha entre cobre sólido e trançado é ditada pela distância e flexibilidade, e não apenas pela qualidade do sinal. Condutores sólidos têm menor perda de inserção , tornando-os a única opção para links permanentes com extensão de 90 metros ou mais. Condutores trançados, embora mais flexíveis, apresentam uma atenuação 20% a 50% maior por metro. Isso torna os patch cables trançados ideais para conexões curtas de equipamentos próximos ao rack, mas são uma fonte de falha se usados ​​para conectar um edifício. Transmissão de fibra óptica: distância sem interferência Quando a distância excede 100 metros, ou os dados passam por zonas com forte interferência de radiofrequência, o cobre torna-se um risco. Os cabos de fibra óptica resolvem esses problemas de forma inerente. Em um centro de controle de motor industrial típico, o cabeamento de cobre pode atuar como uma antena parasita, induzindo tensões que fritam os receptores terminais. As fibras de vidro, por outro lado, transmitem fótons – e não elétrons – tornando-as imunes a loops de terra e picos de tensão. Multimodo versus modo único A distinção crítica está no diâmetro do núcleo e na propagação da luz. A fibra multimodo, usando um laser emissor de superfície de cavidade vertical de 850 nm, sofre de dispersão modal que limita a distância efetiva a cerca de 550 metros para Ethernet de 10 Gigabit. A fibra monomodo, com núcleo de 9 mícrons e lasers de 1310 nm ou 1550 nm, suporta distâncias superiores a 40 quilômetros. A compensação de custos mudou significativamente: as novas fibras multimodo de banda larga lidam com links de centros de dados de curto alcance de forma eficiente, mas o vidro monomodo é agora preferido para backbones de campus para o crescimento da largura de banda à prova de futuro sem substituir a planta física. Práticas de instalação que afetam o desempenho As especificações de desempenho dos cabos só são válidas se as técnicas de instalação preservarem a geometria física dos condutores. Um cabo puxado com força excessiva irá esticar os pares de cobre, alterando a impedância e criando perda de retorno. Torções e curvas apertadas, especialmente em pares trançados não blindados, alteram o espaçamento entre os condutores e a taxa de torção, o que aumenta diretamente a diafonia no ponto de deformação. Igualmente importante é o caminho do cabo. O cruzamento de reatores de luz fluorescente em distâncias paralelas próximas induz ruído de tensão nos pares. Em ambientes de alta tensão, manter os cabos de comunicação a pelo menos 30 centímetros de distância dos circuitos de energia evita o acoplamento indutivo. Para fibra, a principal preocupação de instalação é exceder o raio mínimo de curvatura. Uma torção acentuada de 90 graus em uma fibra de vidro cria uma microfratura ou uma condição em que a luz escapa da interface núcleo-revestimento, gerando perda não recuperável que torna o link invisível para o equipamento de teste.

Visão geral Impulsionada pelo crescimento exponencial da infraestrutura digital, a seleção de materiais para cabos envolve agora estritamente a toxicologia ambiental e o Custo Total de Propriedade (TCO). A transição do cloreto de polivinila (PVC) para o baixo teor de fumaça e zero halogênio (LSZH) é uma tendência irreversível da engenharia. 1. Dados microquímicos e de fabricação Cloreto de polivinila (PVC): O polímero contém aproximadamente 56% de cloro, contando com a captura química de radicais livres para resistência à chama. A extrusão ocorre em temperaturas altamente eficientes de 70°C a 90°C, mas as fórmulas devem usar metais pesados ​​e plastificantes para maior flexibilidade. Baixa emissão de fumaça e zero halogênio (LSZH): Utiliza poliolefinas sem halogênio (XLPE, PP, EVA) com 50% a 70% de retardadores de chama minerais como ATH. Como o ATH se decompõe a aproximadamente 200°C, a fabricação requer controle rigoroso de temperatura e extrusão de baixa velocidade e alto torque. 2. Comportamento do Fogo e Corrosão Secundária O risco do PVC: Sob estresse térmico, o PVC libera até 28% de gás HCl tóxico. Esse gás se mistura com a umidade para formar aerossóis de ácido clorídrico, causando "corrosão secundária" catastrófica em placas-mãe de servidores sensíveis. Gera fumaça preta densa (>400% de densidade) e corre o risco de sintetizar dioxinas altamente tóxicas (POPs) durante a combustão lenta em baixa temperatura (80°C-230°C). A vantagem LSZH: A LSZH controla as emissões de HCl estritamente abaixo de 0,5% e depende de reações físicas endotérmicas para liberar vapor de água. Isto reduz a densidade da fumaça em mais de 80%, elimina completamente a corrosão ácida e apresenta risco zero de geração de dioxinas. 3. Paradoxo da ACV e pegada de carbono O paradoxo da pegada de carbono: O PVC tradicional tem uma pegada de carbono do início ao fim de aproximadamente 7,83 kg CO2-eq/kg. Surpreendentemente, o LSZH tradicional de base fóssil pode exceder isso devido à enorme energia necessária para a mineração de 70% de cargas minerais e extrusão complexa. A solução de base biológica: O LSZH da próxima geração elimina esse paradoxo. Ao utilizar óleo de rícino 100% renovável (PA11) e energia verde, a pegada é drasticamente comprimida para 1,3 kg CO2-eq/kg, atingindo verdadeiras metas Net-Zero. 4. Regulamentações e economia do TCO Prazos de Conformidade: RoHS 3 limita estritamente o chumbo ( Análise de TCO: Os cabos LSZH têm um custo unitário adicional de 15% a 30%. No entanto, os cabos representam Perguntas frequentes Q1: Por que o LSZH é mecanicamente mais difícil de reciclar do que o PVC? A : A proporção de 70% de carga mineral do LSZH destrói a fluidez do polímero fundido. Além disso, o LSZH de alta qualidade geralmente usa reticulação por feixe de elétrons ou silano, transformando-o em um material termofixo com uma rede 3D que não pode ser simplesmente fundido novamente. P2: Existem novas leis de rotulagem para PVC reciclado? A : Sim. Até maio de 2026, as diretivas da UE determinam que o PVC rígido reciclado contendo ≥0,1% de chumbo deve trazer etiquetas de advertência altamente visíveis e seu uso final será severamente restringido.
