Fios revestidos são essenciais para prevenir incêndios elétricos e riscos de choque em edifícios modernos Quando instalado corretamente, fios revestidos reduzir o risco de curto-circuitos em mais de 70% em comparação com fiação de núcleo único não blindada . Sua camada isolante externa não apenas protege contra danos mecânicos, mas também fornece um caminho de aterramento contínuo. Para aplicações residenciais e comerciais leves, o uso de cabos revestidos, como construções duplas e aterradas ou com revestimento semelhante, é uma maneira direta e em conformidade com o código de obter uma distribuição elétrica mais segura. O que são fios revestidos e como eles diferem dos condutores desencapados ou com isolamento único Um fio revestido consiste em dois ou mais condutores isolados que transportam corrente (fase e neutro) mais um condutor de aterramento nu ou isolado, todos envoltos em uma bainha externa de PVC, borracha ou LSZH (Low Smoke Zero Halogen). A principal diferença: os fios com isolamento único têm apenas uma camada de isolamento por condutor e normalmente passam dentro de conduítes ou calhas. Os cabos revestidos combinam proteção mecânica e isolamento em um único conjunto, eliminando a necessidade de conduíte adicional em locais secos e protegidos. Por exemplo, um cabo revestido padrão de 2,5 mm² usado em circuitos de soquete de 13A pode suportar uma força de tração de até 200N durante a instalação sem danificar o isolamento interno, enquanto um fio com isolamento único da mesma seção transversal requer um conduíte para obter proteção mecânica semelhante. Benefícios críticos de segurança: retardamento de fogo e prevenção de choque elétrico Os fios revestidos modernos são classificados para retardamento de chama de acordo com IEC 60332-1 ou padrões semelhantes. Em um teste controlado, um Cabo com bainha de PVC autoextinguível em 60 segundos após a remoção da chama do queimador, enquanto os fios termoplásticos desembainhados continuavam queimando e pingando partículas flamejantes. A bainha externa também atua como barreira contra contato acidental. Dados de relatórios de incidentes elétricos mostram que residências inteiramente conectadas com cabos com isolamento duplo têm 82% menos choques relacionados com falhas de isolamento em comparação com aqueles que usam fios com isolamento único em conduítes. Guia de seleção: Combinando tipos de fios revestidos com aplicações do mundo real A escolha do material de bainha ou do tamanho do condutor incorreto leva à falha prematura. Abaixo está uma tabela prática baseada em ambientes de instalação comuns e requisitos de carga. Observe que todos os valores assumem temperatura ambiente de 30°C e condutores de cobre (o material mais comum para fios revestidos). Tabela 1: Tipos de fio revestido recomendados por aplicação e ambiente Área de aplicação Tamanho do condutor (mm²) Tipo de bainha Corrente máxima (A) Circuitos de iluminação (interior seco) 1,0 ou 1,5 PVC (70°C) 11 - 16 Tomadas (domésticas) 2.5 PVC ou LSZH 20 - 27 Fogão / HVAC (fixo) 6,0 ou 10 PVC ou borracha 32 - 63 Locais externos/úmidos 2,5 ou 4,0 Borracha ou XLPE 25 - 37 Para instalação oculta em isolamento térmico, aplicam-se fatores de redução. Um fio revestido de 2,5 mm² enterrado em mais de 100 mm de isolamento pode ter sua corrente nominal reduzida em até 50% (por exemplo, de 27A a 13,5A). Verifique sempre os regulamentos de fiação locais. Melhores práticas de instalação que prolongam a vida útil além de 30 anos Um fio revestido corretamente instalado em um espaço seco e ventilado pode durar facilmente 40 a 50 anos . No entanto, três erros comuns reduzem drasticamente essa vida útil: Flexão excessiva: O raio de curvatura mínimo deve ser pelo menos 4x o diâmetro do cabo. Um fio revestido com 10 mm de diâmetro dobrado em um raio de 35 mm causa microfissuras na bainha, reduzindo a resistência do isolamento a abaixo de 1 MΩ dentro de 3 anos (valor inicial >100 MΩ). Exceder os limites de temperatura: O fio revestido de PVC operado continuamente a 80°C (em vez dos 70°C nominais) envelhece duas vezes mais rápido. Os dados mostram que para cada 10°C acima da classificação, a vida útil do isolamento é reduzida pela metade . Decapagem inadequada: Cortar os condutores internos enquanto remove a bainha externa cria pontos de tensão. Em um estudo de 200 circuitos com falha, 37% das falhas originaram-se em extremidades de bainha mal descascadas . Use um decapador de cabo dedicado definido para a profundidade correta – normalmente 0,5 mm menor que a espessura da bainha. Para uma bainha de PVC padrão de 1,5 mm de espessura, uma profundidade de decapagem de 1,0 mm deixa uma margem de segurança sem expor os condutores. Equívocos comuns sobre fios revestidos (com correções de dados) A má compreensão das classificações dos fios revestidos leva a substituições perigosas. Abaixo está uma lista de erros frequentes versus fatos reais com base em dados de laboratório e de campo. Mito: Todos os fios revestidos são à prova d'água. Fato: Somente bainhas de borracha ou LSZH especialmente classificadas resistem à umidade contínua. O fio revestido de PVC padrão absorve 0,5% a 1,5% de água em peso após 24 horas de imersão , levando ao aumento da corrente de fuga. Mito: Bainha mais espessa sempre significa melhor proteção. Fato: Uma bainha de PVC de 1,8 mm fornece 90% da resistência ao impacto mecânico de uma bainha de 2,5 mm, mas esta última reduz a flexibilidade ao 40% e aumenta a dificuldade de instalação em espaços apertados. Mito: Fios revestidos nunca precisam de conduíte. Fato: Em locais suscetíveis a danos ou impactos de roedores (como garagens ou paredes externas), é necessária proteção mecânica adicional, como conduítes. Os testes mostram que a bainha de PVC padrão é penetrada por um Agulha de aço de 2mm com força inferior a 50N – bem dentro da força de mordida dos roedores comuns. Procedimento passo a passo para testar se um fio revestido existente permanece seguro Testes periódicos evitam falhas inesperadas. Siga esta lista de verificação prática usando equipamento básico de teste elétrico. Registre os valores para comparação ano a ano. Inspeção visual: Verifique se há rachaduras, descoloração ou inchaço da bainha externa. O inchaço indica migração ou superaquecimento do plastificante – substitua imediatamente se o inchaço exceder 15% do diâmetro original . Teste de resistência de isolamento: Usando um megômetro de 500 Vcc, meça entre os condutores e entre cada condutor e o terra. Um fio com bainha saudável deve mostrar maior que 100 MΩ . Valores abaixo 1 MΩ requerem substituição imediata. Continuidade do núcleo da terra: Meça a resistência do condutor de aterramento de uma extremidade à outra. Para um comprimento de 30 m de terra de 1,5 mm², espere menos de 0,4Ω . Valores mais altos indicam conexões soltas ou fios corroídos. Verificação de integridade da bainha: Enrole firmemente o cabo com fita autoadesiva e mergulhe a seção com fita adesiva em água enquanto mede a resistência do isolamento. Qualquer queda abaixo 50 MOhms após 5 minutos confirma microfissuras na bainha. Execute este ciclo de teste a cada 5 anos para instalações residenciais e anualmente para ambientes industriais ou úmidos. Seguir esse cronograma pode estender a vida útil segura da fiação revestida de 25 a 30 anos para bem mais 45 anos . Conclusão: Os fios revestidos continuam sendo a atualização de segurança mais econômica para qualquer sistema elétrico Dados de sinistros de seguros e investigações de incêndio mostram consistentemente que propriedades totalmente conectadas com cabos revestidos em conformidade têm 60% menos incidentes de incêndio elétrico por 1.000 instalações em comparação com aqueles que usam sistemas religáveis ou não revestidos mais antigos. O custo inicial adicional (normalmente US$ 0,20 a US$ 0,50 por metro mais do que o fio básico com isolamento único) é recuperado em dois anos através de menor mão-de-obra de instalação e redução dos requisitos de conduíte. Para qualquer nova construção ou reforma, especificar fios revestidos com material de bainha apropriado e dimensionamento correto do condutor é uma ação direta e mensurável em direção a uma infraestrutura elétrica mais segura e durável.

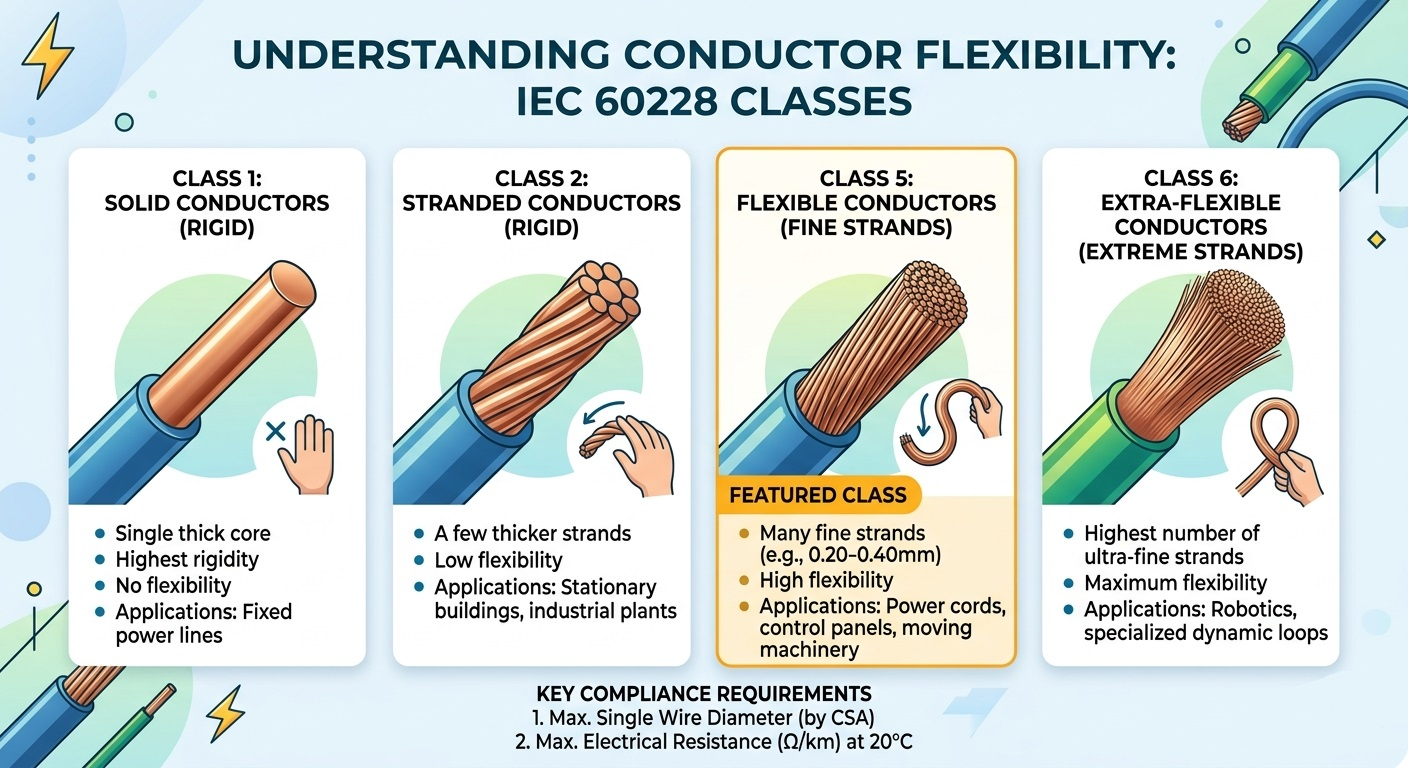

Conclusão principal: Os condutores classe 5, definidos pela CEI 60228, são condutores flexíveis de fio fino usados em cabos de extensão, painéis de controle e aplicações industriais. Este guia aborda as especificações técnicas, comparação com Classee 2 e como selecionar o condutor certo para o seu projeto. No mundo da engenharia elétrica e da fabricação de cabos, “flexibilidade” não é apenas uma característica física – é uma categoria técnica estritamente definida. Se você já manuseou um cabo de alimentação rígido em vez de um fio de controle flexível e fácil de dobrar, você experimentou em primeira mão a diferença entre as classes de condutores. A maioria dessas especificações é regida pelo padrão internacional IEC 60228 . Este guia se aprofunda Condutores classe 5 — o padrão da indústria para aplicações flexíveis — cobrindo requisitos de construção, limites elétricos e casos de uso reais. Compreendendo a Estrutura de Classificação de Condutores IEC 60228 A IEC 60228 (e seu equivalente britânico BS EN 60228) classifica os condutores em quatro classes principais com base na construção e flexibilidade. Compreender onde a Classe 5 se enquadra nesta hierarquia é essencial para a seleção correta do produto: Class Tipo Descrição Classe 1 Sólido (Rígido) Fio sólido único; usado para instalações fixas e permanentes onde não ocorre movimento. Classe 2 Encalhado (Rígido) Vários fios mais grossos; padrão para fiação residencial e redes elétricas em instalações fixas. Classe 5 Flexível (fios finos) Muitos fios de cobre finos entrelaçados; projetado para flexões e movimentos frequentes. Classe 6 Extraflexível (fios mais finos) Fios ainda mais finos que os da Classe 5; usado em aplicações altamente dinâmicas que exigem flexibilidade máxima. O que torna um maestro “Classe 5”? Especificações Técnicas Um condutor Classe 5 consiste em vários fios de cobre finos entrelaçados para obter flexibilidade. Ao contrário das suposições comuns, a IEC 60228 não não prescrever estritamente o número total de fios. Em vez disso, a norma exige conformidade com duas métricas principais: 1. Diâmetro máximo de fios individuais Para garantir que o condutor permaneça genuinamente flexível, a IEC 60228 estabelece um limite superior estrito para o diâmetro de cada fio individual. Fios mais finos dobram-se mais facilmente, reduzindo a fadiga do metal durante repetidos ciclos de flexão. Exemplos representativos do padrão incluem: Condutor de 75 mm² → diâmetro máximo do fio individual: 0,21 mm Condutor de 5 mm² → diâmetro máximo do fio individual: 0,26 mm Condutor de 10 mm² → diâmetro máximo do fio individual: 0,41 mm Condutor de 35 mm² → diâmetro máximo do fio individual: 0,41 mm 2. Resistência Elétrica Máxima a 20°C A resistência elétrica é o critério de desempenho que define. A resistência total do condutor Classe 5 concluído não deve exceder os valores especificados nas tabelas de resistência IEC 60228, medidos a 20°C. Esta regra permite aos fabricantes flexibilidade de projeto: se um fabricante usar fios de 0,20 mm em vez do máximo de 0,21 mm, isso é aceitável – desde que o condutor acabado ainda atenda ao limite de resistência. Essa abordagem de dois parâmetros (resistência do diâmetro do fio) garante que os condutores Classe 5 sejam fisicamente flexíveis e eletricamente eficientes, sem especificar demais o processo de fabricação. Condutores Classe 5 vs. Classe 2: Principais Diferenças Os engenheiros elétricos frequentemente enfrentam a escolha entre condutores de Classe 2 e Classe 5. A decisão depende se o cabo será numa instalação fixa ou numa aplicação móvel/flexível. Aqui está uma comparação direta: Recurso Classe 2 (Stranded, Fixed) Classe 5 (Flexible) Construção Menos fios e mais grossos Muitos fios finos Flexibilidade Baixo – adequado para fiação fixa Alto – adequado para movimento Aplicações Típicas Fiação doméstica, redes elétricas Cabos de extensão, painéis de controle Método de rescisão Alças ou parafusos simples Virolas recomendadas Resistência à fadiga metálica Baixo (não projetado para flexão) Alto (projetado para flexão repetida) Custo Geralmente mais baixo Um pouco mais alto devido ao processo de torcimento fino Principais aplicações dos condutores IEC 60228 Classe 5 Como os condutores Classe 5 podem suportar vibrações moderadas e flexões repetidas sem fraturar, eles são especificados em uma ampla gama de indústrias: Cabos flexíveis e extensões: eletrodomésticos, ferramentas elétricas e equipamentos portáteis onde os cabos devem ser enrolados, desenrolados e reposicionados regularmente. Painéis de controle industriais: O roteamento apertado em torno dos cantos e através de dutos de cabos requer o raio de curvatura alcançável apenas com condutores de fios finos. Chicotes elétricos automotivos: A vibração contínua do motor e o ciclo de temperatura exigem condutores que resistam à fadiga do metal durante toda a vida útil do veículo. Instalações marítimas e offshore: O movimento constante das ondas, combinado com espaços confinados, torna a Classe 5 a escolha preferida para distribuição de energia a bordo. Robótica e Automação: Os braços robóticos articulados exigem cabos que flexionam milhares de vezes por dia sem falhas – a Classe 5 atende a esse desafio para aplicações de flexibilidade moderada (Classe 6 para alta flexibilidade). Por que especificar a IEC 60228 Classe 5 é importante para o seu projeto Selecionar um cabo comercializado como “flexível” sem fazer referência a um padrão reconhecido como IEC 60228 Classe 5 apresenta um risco significativo. O cumprimento desta norma oferece três garantias concretas: Segurança: Os limites de resistência garantem que o condutor não superaqueça abaixo da corrente nominal, evitando a degradação do isolamento e possíveis riscos de incêndio. Compatibilidade: Diâmetros máximos de fio padronizados garantem que o condutor se encaixe corretamente em terminais, ponteiras e blocos de terminais padrão sem a necessidade de modificações. Longevidade: O encordoamento fino evita a fadiga do metal durante flexões repetidas, prolongando significativamente a vida útil do cabo em comparação com alternativas não conformes. Ao adquirir cabos internacionalmente, a certificação IEC 60228 também simplifica a aprovação regulamentar, uma vez que a norma é adotada ou reconhecida na UE (BS EN 60228), na Austrália (AS/NZS 1125) e em muitos outros mercados. Perguntas frequentes sobre condutores de classe 5 Classe 5 é o mesmo que cabo flexível? Não exatamente. “Cabo flexível” é um termo comercial amplo. A Classe 5 é uma classificação específica de condutores IEC 60228 com requisitos técnicos mensuráveis. Um cabo pode ser comercializado como flexível sem atender às especificações da Classe 5. Os condutores Classe 5 podem ser usados ​​ao ar livre? A classe 5 refere-se apenas à construção do condutor, não à classificação geral do cabo. Se um cabo é adequado para uso externo depende do isolamento e dos materiais da capa (por exemplo, PVC resistente a UV, XLPE). Verifique sempre a especificação completa do cabo e não apenas a classe do condutor. Qual é a diferença entre a Classe 5 e a Classe 6? Ambas são classes de condutores flexíveis. A Classe 6 utiliza fios ainda mais finos, resultando em maior flexibilidade e um raio de curvatura mínimo mais estreito. A Classe 6 é especificada para aplicações altamente dinâmicas, como flexão contínua em esteiras de arrasto, enquanto a Classe 5 cobre cenários de flexibilidade moderada. Precisa de ajuda para selecionar o condutor certo para sua aplicação? Nossa equipe de engenharia é especializada em condutores e cabos em conformidade com IEC 60228 para aplicações industriais, marítimas, automotivas e comerciais. Quer o seu projeto envolva ambientes de alta vibração ou instalações fixas padrão, fornecemos especificações técnicas detalhadas e orçamentos competitivos. Contate-nos hoje para discutir os requisitos do seu projeto.

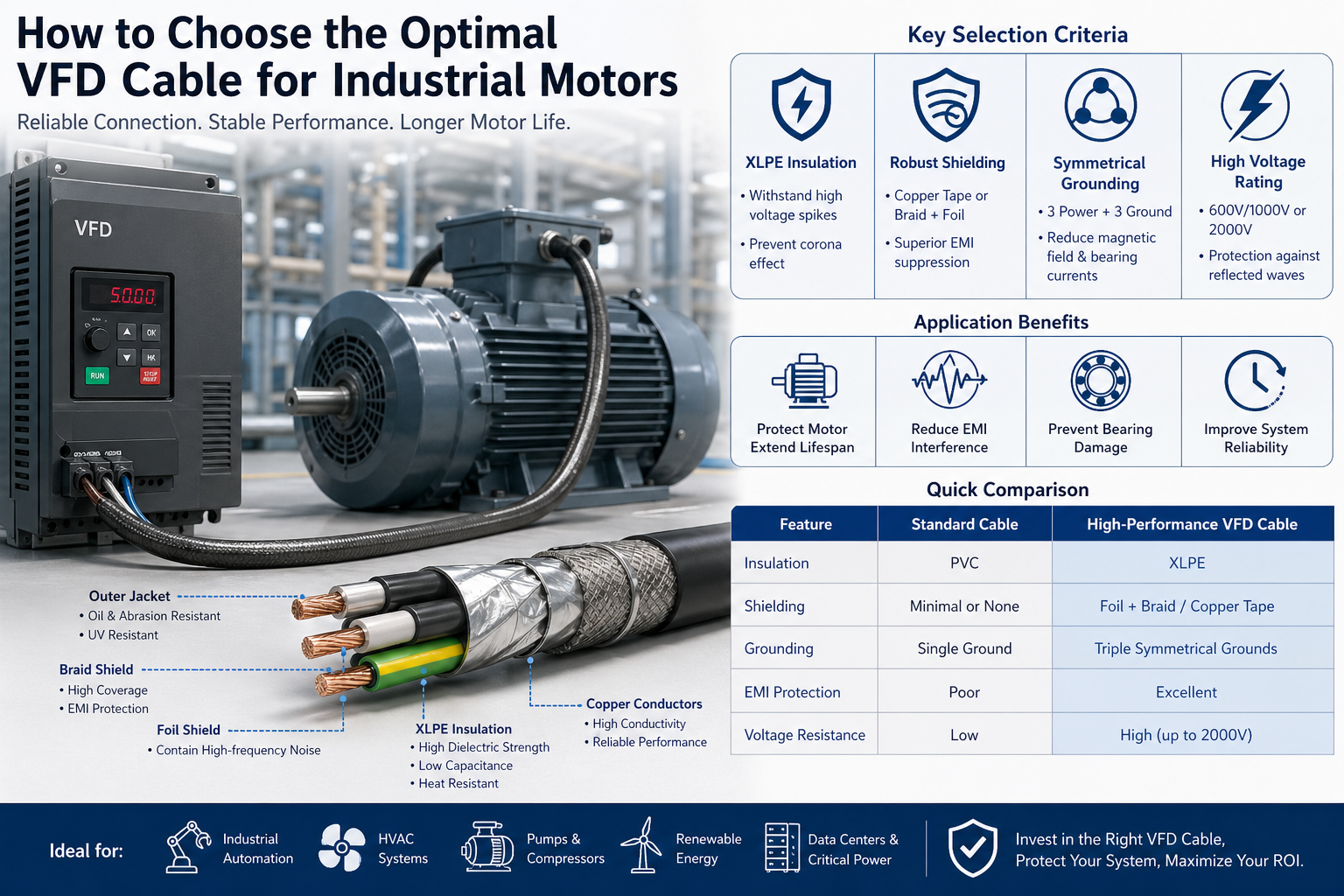

Nos sistemas industriais modernos, a conexão entre um inversor de frequência variável (VFD) e um motor elétrico representa um dos ambientes eletricamente mais agressivos. Altas frequências de comutação, picos de tensão e interferência eletromagnética (EMI) colocam pressão extrema nos cabos. Selecionar um cabo inadequado não é apenas uma pequena falha de projeto – pode resultar em: Falha prematura no isolamento do motor Danos nos rolamentos causados por correntes parasitas Aumento da interferência eletromagnética (EMI) Tempo de inatividade não planejado e custos de manutenção Um cabo VFD adequadamente projetado é, portanto, fundamental para a confiabilidade, segurança e desempenho do sistema a longo prazo. 1. Compreendendo o ambiente operacional do VFD Ao contrário das fontes de alimentação tradicionais, os VFDs usam modulação por largura de pulso (PWM) para controlar a velocidade do motor. Isso cria uma forma de onda não senoidal com: Alto dv/dt (taxa de mudança de tensão) Sobretensão de onda refletida (especialmente em cabos longos) Tensão de modo comum e correntes circulantes Por que os cabos padrão falham Cabos de uso geral, como THHN ou fios básicos com isolamento de PVC, não são projetados para essas condições. Com o tempo, eles podem experimentar: Degradação do isolamento devido à descarga corona Acúmulo excessivo de calor Vazamento EMI afetando instrumentação próxima Resultado: Vida útil reduzida do motor e desempenho instável do sistema. 2. Principais critérios de seleção para cabos VFD A. Tipo de isolamento: XLPE para estabilidade de alta frequência O sistema de isolamento é a primeira linha de defesa contra o estresse elétrico. Recomendado: Polietileno reticulado (XLPE) Vantagens Técnicas: Alta rigidez dielétrica para suportar picos de tensão Baixa perda dielétrica e capacitância Classificação térmica superior (normalmente 90°C–125°C) Forte resistência à descarga corona Comparado ao PVC, o XLPE melhora significativamente a longevidade do isolamento em ambientes de alta frequência. B. Blindagem Avançada para Controle EMI A supressão de EMI é um dos requisitos mais críticos em aplicações VFD. Sem blindagem adequada, o ruído eletromagnético pode: Interferir com PLCs, sensores e sistemas de comunicação Causar sinais falsos e erros operacionais Aumente os riscos de conformidade em ambientes regulamentados Estruturas de blindagem recomendadas: Escudo de fita de cobre Excelente para conter ruído de alta frequência Fornece caminho de aterramento de baixa impedância Escudo de trança metálica Cobertura ≥85% Combina flexibilidade com alta eficácia de blindagem Função principal: Um escudo bem projetado garante que correntes de modo comum retornam através do cabo , em vez de danificar os rolamentos do motor. C. Projeto de aterramento simétrico A geometria do cabo impacta diretamente o desempenho elétrico. Configuração de melhores práticas: Condutores trifásicos 3 condutores de aterramento posicionados simetricamente Benefícios de desempenho: Reduz a emissão de campo eletromagnético Equilibra a distribuição da corrente de terra Minimiza a tensão do eixo e as correntes dos rolamentos Este design é especialmente importante em motores de média e alta potência . D. Classificação de tensão e proteção contra ondas refletidas Devido ao fenômeno das ondas refletidas, os picos de tensão nos terminais do motor podem atingir 2–3 vezes a tensão nominal . Avaliações recomendadas: 600V / 1000V para sistemas industriais padrão 2000 V para: Cabos longos Inversores de alta frequência de comutação Aplicações críticas Visão de engenharia: Sistemas de isolamento com tensão nominal mais alta fornecem uma margem de segurança que reduz significativamente o risco de falha. 3. Dimensionamento de cabos e considerações de instalação Ampacidade e gerenciamento térmico O dimensionamento correto do condutor deve considerar: Corrente de carga total do motor (FLA) Temperatura ambiente Método de instalação (bandeja, conduíte, ao ar livre) Agrupamento de cabos e fatores de redução O dimensionamento inadequado pode causar superaquecimento e redução da vida útil do cabo. Flexibilidade e Desempenho Mecânico Em ambientes dinâmicos, como: Robótica Linhas de produção automatizadas Máquinas móveis Use cabos VFD de alta flexibilidade projetado para movimentos contínuos e ciclos de flexão. Resistência Ambiental Os ambientes industriais podem ser difíceis e imprevisíveis. Materiais de jaqueta recomendados: TPE (Elastômero Termoplástico): Excelente resistência a óleo, abrasão e produtos químicos Ideal para ambientes industriais e agressivos PVC especializado: Econômico Adequado para aplicações industriais em geral Fatores de proteção adicionais: Resistência UV (instalações externas) Proteção contra umidade e entrada de água Resistência a refrigerantes e produtos químicos industriais 4. Conformidade e padrões (críticos para projetos globais) Ao selecionar cabos VFD para projetos internacionais, a conformidade é essencial. Padrões comuns a serem considerados: UL (América do Norte) Normas IEC/EN (Europa) RoHS e REACH (conformidade ambiental) A escolha de cabos compatíveis garante: Aprovações de projetos mais fáceis Riscos legais e operacionais reduzidos Compatibilidade com mercados globais 5. Comparação rápida: cabo padrão vs cabo VFD Recurso Cabo Padrão Cabo VFD de alto desempenho Isolamento PVC XLPE Blindagem Mínimo/Nenhum Trança de folha / fita de cobre Aterramento Solteiro Multi-Terreno Simétrico Controle EMI Pobre Excelente Resistência de Tensão Baixo Alto (até 2.000 V) 6. Cenários de aplicação Cabos VFD de alto desempenho são amplamente utilizados em: Sistemas de automação industrial Sistemas HVAC com inversores de velocidade variável Sistemas de bombas e compressores Data centers e sistemas de energia críticos Sistemas de energia renovável (eólica, solar) Cada um desses ambientes requer transmissão de energia estável, de baixo ruído e de alta confiabilidade . 7. Conclusão: um investimento estratégico, não apenas um componente Escolher o cabo VFD certo não é simplesmente uma decisão de especificação técnica – é um investimento de longo prazo na confiabilidade do sistema. Embora os cabos VFD de alto desempenho possam ter um custo inicial mais elevado, eles oferecem: Manutenção e tempo de inatividade reduzidos Vida útil prolongada do motor e do equipamento Compatibilidade eletromagnética (EMC) aprimorada Menor custo total de propriedade (TCO) Visão final: Um cabo VFD bem selecionado atua como uma barreira protetora entre o inversor e o motor, garantindo uma operação eficiente, estável e livre de interferências durante todo o ciclo de vida do sistema.

Pegue um cabo de controle e um cabo de alimentação lado a lado e eles parecerão quase idênticos. Mesma capa externa, diâmetro semelhante, peso comparável. Mas conecte-os incorretamente e as consequências vão desde sequências de automação com falha até sérios riscos elétricos. A diferença entre esses dois tipos de cabos não é cosmética – é fundamental. Para que servem realmente Um cabo de alimentação tem uma função: transportar energia elétrica de uma fonte para uma carga. Seja alimentando um motor, alimentando um transformador ou distribuindo corrente por um edifício, o cabo de alimentação é o canal para a força elétrica bruta. Ele transporta alta corrente por longas distâncias e seu design reflete essa demanda. Um cabo de controle faz algo totalmente diferente. Ele transporta sinais – comandos, feedback, medições – entre um sistema de controle e os dispositivos que ele gerencia. Pense em um PLC enviando uma instrução de abertura/fechamento para uma válvula solenóide ou em um sensor reportando a temperatura a um painel de monitoramento. A corrente é mínima; a precisão é tudo. Na prática, ambos os cabos geralmente passam pelo mesmo conduíte ou bandeja de cabos. Um cabo de alimentação energiza o motor; um cabo de controle informa quando iniciar e parar. Eles são complementares, não intercambiáveis. Como eles são construídos de maneira diferente Classificação de tensão é a diferença estrutural mais imediata. Os cabos de alimentação são classificados em 0,6/1kV e acima – os tipos de média tensão atingem 10kV, 35kV e além, regidos por padrões como IEC 60502 para cabos com isolamento extrudado. Os cabos de controle operam em uma faixa muito mais baixa: normalmente de 300/450 V a 450/750 V, porque a transmissão de sinal não requer infraestrutura de alta tensão. Seção transversal do condutor e contagem de núcleos conte o resto da história. Os cabos de alimentação priorizam a capacidade de transporte de corrente, portanto os condutores são grandes – geralmente 16 mm², 50 mm², 120 mm² ou maiores, em cobre ou alumínio. A contagem de núcleos permanece baixa: 1 a 5 núcleos por cabo é padrão. Os cabos de controle invertem totalmente essa lógica. Os condutores são pequenos (0,5 mm² a 10 mm²), mas a contagem de núcleos é alta – de 2 núcleos a 61 núcleos em um único cabo – porque um circuito de controle complexo precisa de muitos caminhos de sinal independentes agrupados de forma eficiente. Isolamento e revestimento siga o mesmo padrão. Os cabos de alimentação exigem revestimento espesso e robusto para lidar com altas tensões, estresse mecânico, calor e umidade. Os cabos de controle utilizam isolamento mais leve de PVC ou XLPE, suficiente para sinais de baixa tensão. Quando ambos os tipos de cabos compartilham um ambiente industrial, a capa do cabo de alimentação fica visivelmente mais pesada. Blindagem é opcional em cabos de alimentação, mas geralmente é crítico em cabos de controle. Em ambientes com forte interferência eletromagnética – perto de motores grandes, inversores de frequência variável ou equipamentos de comutação – um cabo de controle não blindado captará ruídos que corromperão os sinais. Uma fita de cobre ou blindagem trançada ao redor do cabo de controle bloqueia essa interferência e preserva a integridade do sinal. Codificação de cores também difere. Os núcleos dos cabos de alimentação usam cores de fase padrão (marrom, preto, cinza para fases; azul para neutro; verde/amarelo para terra) para apoiar a instalação e manutenção seguras. Os núcleos dos cabos de controle são normalmente pretos com marcações numéricas brancas, uma vez que a identificação individual do circuito é mais importante do que a convenção de fase. Onde cada cabo pertence Os cabos de energia operam onde quer que a energia elétrica precise se movimentar em grande escala. Redes de distribuição subterrâneas, linhas de transmissão aéreas, alimentações de máquinas industriais e risers de energia de edifícios dependem de cabos de energia. Para fiação e distribuição de instalações, cabos de energia de baixa tensão para distribuição predial e industrial lidar com a grande maioria das cargas comerciais e industriais leves. Para infraestrutura de rede, subestações e conexões de serviços públicos, cabos de energia de média tensão para aplicações em redes e subestações transportar energia nas tensões necessárias para uma transmissão eficiente de longa distância. Os cabos de controle são a espinha dorsal de todo processo automatizado. Linhas de montagem automotiva, sistemas DCS de fábricas de produtos químicos, sistemas de gerenciamento predial (HVAC, iluminação, controle de acesso), sinalização ferroviária e circuitos de relés de proteção de usinas de energia dependem de cabos de controle para transmitir os sinais que mantêm as operações sincronizadas e seguras. Cabos de controle para automação industrial e fiação de equipamentos são projetados especificamente para atender às demandas de precisão e flexibilidade desses ambientes. Comparação de referência rápida Principais diferenças estruturais e funcionais entre cabos de alimentação e controle Parâmetro Cabo de alimentação Cabo de controle Função primária Transmitir energia elétrica Transmitir sinais/dados de controle Classificação de tensão 0,6/1kV e superior (até 500kV) 300/450 V – 450/750 V Seção transversal do condutor Grande (16mm² – 500mm²) Pequeno (0,5 mm² – 10 mm²) Número de núcleos 1 – 5 núcleos 2 – 61 núcleos Espessura do isolamento Grosso (classificação de alta tensão) Isqueiro (classificação de baixa tensão) Blindagem Raramente necessário Frequentemente necessário (ambientes EMI) Codificação de cores principais Cores de fase (marrom/preto/cinza) Preto com numeração branca Material condutor Cobre ou alumínio Cobre (padrão) Como escolher o caminho certo Três questões resolvem a maioria das decisões de seleção. Primeiro: o que o cabo carrega? Se estiver fornecendo corrente para alimentar uma carga – motor, circuito de iluminação, unidade HVAC – é uma aplicação de cabo de alimentação. Se estiver transportando um comando, uma medição ou um sinal de feedback, é uma aplicação de cabo de controle. Segundo: em que tensão o sistema opera? Sistemas operando acima de 1kV requerem cabos de alimentação com classificação adequada. Os circuitos de sinal e controle operando em 24 VCC, 120 VCA ou 230 VCA se enquadram no território dos cabos de controle. Terceiro: qual é o ambiente eletromagnético? Se o cabo passar perto de equipamentos de comutação de alta potência, inversores de frequência variável ou motores grandes, será necessário um cabo de controle blindado para evitar a degradação do sinal. Em ambientes agressivos ou de alta temperatura, fios retardadores de chama e resistentes a altas temperaturas fornecem proteção adicional para aplicações de energia e controle. Substituir um tipo de cabo por outro nunca é uma solução alternativa. Usar um cabo de controle em uma aplicação de energia pode causar falha no isolamento e incêndio. Instalar um cabo de alimentação onde pertence um cabo de controle desperdiça custos e espaço e ainda pode introduzir interferência. O cabo certo, dimensionado e especificado corretamente, é o que mantém os sistemas funcionando de forma segura e confiável durante toda a sua vida útil. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Selecionar o cabo de alumínio puro certo é uma decisão crítica para engenheiros, gerentes de projeto e equipes de compras que trabalham em sistemas aéreos de transmissão e distribuição de energia. A escolha errada pode comprometer a confiabilidade da rede, aumentar os custos de manutenção ou criar riscos de segurança no campo. Este guia aborda os principais fatores técnicos e ambientais que devem orientar toda seleção de cabos de alumínio simples. Por que o cabo de alumínio puro é a escolha preferida para transmissão aérea Cabos de alumínio puro são confiáveis na transmissão de energia aérea externa há mais de um século, e por boas razões. Comparado ao cobre, o alumínio conduz eletricidade a aproximadamente 61% da condutividade do cobre conforme medido em relação ao Padrão Internacional de Cobre Recozido (IACS). Embora isto signifique que é necessária uma área de secção transversal maior para transportar a mesma corrente, as outras propriedades do alumínio fazem com que esta compensação valha a pena em muitas aplicações. O alumínio pesa cerca de um terço do cobre, reduzindo drasticamente a carga estrutural em torres e postes e reduzindo os custos de instalação em longos vãos. Do lado dos custos, o cabo de alumínio normalmente oferece economias substanciais de material em comparação com condutores de cobre equivalentes — uma vantagem decisiva em projetos de infraestrutura de rede onde podem ser necessários centenas ou milhares de quilômetros de condutor. Para uma comparação detalhada de ambos os materiais em termos de condutividade, peso, custo e segurança, consulte fiação de cobre vs alumínio . Quando a aplicação é transmissão aérea externa e eficiência orçamentária é importante, cabos de alumínio desencapados entregar consistentemente um valor forte. Compreendendo os principais tipos de condutores de alumínio puro Nem todos os cabos de alumínio simples são iguais. Estão disponíveis três configurações principais, cada uma projetada para diferentes prioridades de desempenho. AAC (todo condutor de alumínio) é feito inteiramente de fios de alumínio de grau elétrico. Oferece boa condutividade e é econômico, tornando-o adequado para aplicações externas em geral e vãos mais curtos onde a alta resistência à tração não é a principal preocupação. AAAC (todos os condutores de liga de alumínio) é fabricado a partir de fios de liga de alumínio em vez de alumínio puro. Isso proporciona resistência superior à corrosão, tornando-o a opção preferida para ambientes úmidos, costeiros ou quimicamente agressivos. A construção em liga também melhora a resistência à tração em comparação com o AAC. CAA (condutor de alumínio reforçado com aço) combina uma camada externa de alumínio com um núcleo de aço. O núcleo de aço proporciona alta resistência à tração enquanto os fios de alumínio transportam a corrente elétrica. Esta configuração é a escolha padrão para instalações de longo vão e linhas aéreas de alta tensão onde a carga mecânica é exigente. Ele combina alta resistência com boa condutividade – um equilíbrio que os condutores de alumínio puro não conseguem alcançar sozinhos. A seleção do tipo correto depende do comprimento do vão, da resistência mecânica necessária, das condições ambientais locais e do orçamento. Para a maioria das linhas de longa distância de alta tensão, o CAA é o padrão da indústria. Para ambientes costeiros ou corrosivos, o AAAC normalmente é a melhor escolha. Para cabo aéreo de média e baixa tensão aplicações com vãos mais curtos, AAC ou AAAC geralmente fornecem o equilíbrio certo entre custo e desempenho. Capacidade de suporte de corrente e seleção de seção transversal Ampacidade – a capacidade de transporte de corrente de um condutor – é o primeiro número a ser determinado ao especificar qualquer cabo de alumínio nu. A escolha de um condutor subdimensionado cria um acúmulo perigoso de calor; o superdimensionamento aumenta os custos desnecessariamente. A ampacidade depende de múltiplas variáveis: área da seção transversal do condutor, temperatura ambiente, radiação solar, velocidade do vento e configuração da instalação. No projeto de linhas aéreas, os engenheiros também levam em consideração a temperatura operacional máxima permitida do condutor, o que afeta tanto a vida útil do condutor quanto o comportamento de curvatura. Para condutores desencapados aéreos externos, recomenda-se uma abordagem conservadora. Um ligeiro superdimensionamento do condutor em relação à carga máxima calculada fornece uma margem de segurança contra picos de demanda, temperaturas ambientes extremas e crescimento futuro da carga. A área da seção transversal deve ser selecionada com base na pior combinação de carga e condições ambientais esperadas durante a vida útil projetada do cabo. Sempre verifique os valores de ampacidade em relação ao padrão nacional ou internacional aplicável para o tipo de condutor específico e método de instalação usado. Requisitos de resistência mecânica e vão No projeto de linhas aéreas, o desempenho elétrico por si só não é suficiente – o condutor também deve suportar as tensões mecânicas de longos vãos, carga de vento, carga de gelo e expansão e contração térmica ao longo de anos de serviço externo. A resistência à tração de um condutor de alumínio nu determina quanto tempo um vão pode ser amarrado com segurança entre as estruturas de suporte. Os condutores ACSR são projetados especificamente para este desafio: o núcleo de aço suporta a maior parte da carga mecânica enquanto os fios de alumínio lidam com a transmissão de corrente. Para vãos muito longos ou áreas sujeitas a fortes ventos ou cargas de gelo, o ACSR é normalmente a única escolha apropriada. Os cálculos de flecha e tensão devem ser realizados para cada vão no projeto da linha. O condutor deve ter flecha suficiente para permanecer dentro dos limites seguros de distância ao solo sob temperatura máxima (quando o condutor se expande e cede mais), enquanto mantém a tensão adequada na temperatura mínima (quando a contração aumenta o estresse mecânico). Em áreas propensas a vibrações induzidas pelo vento, os amortecedores antivibração e a seleção adequada do condutor ajudam a evitar danos por fadiga nos pontos de suspensão ao longo do tempo. Condições Ambientais e Resistência à Corrosão O ambiente de instalação influencia significativamente qual tipo de condutor de alumínio nu é apropriado. O alumínio forma naturalmente uma fina camada de óxido em sua superfície, que fornece alguma proteção básica contra oxidação adicional. No entanto, esta proteção não é uniforme em todas as condições ambientais. Recomendações de tipo de condutor por ambiente Meio Ambiente Tipo de condutor recomendado Motivo principal Geral rural / interior ao ar livre AAC ou ACSR Econômico; exposição moderada à corrosão Costeira/alta umidade AAAC Resistência superior à corrosão devido à composição da liga Zonas industriais (exposição química) AAAC A liga resiste a atmosferas químicas e carregadas de sal Transmissão de longo alcance/alta carga ACSR O núcleo de aço fornece a resistência mecânica necessária Conexões internas da subestação AAC ou AAAC Vãos mais curtos; prioridade de peso e custo Em ambientes costeiros e industriais, a combinação de umidade e contaminantes transportados pelo ar acelera a corrosão eletroquímica. Os condutores AAAC, que incorporam liga de alumínio em vez de fios de alumínio puro, proporcionam uma resistência à corrosão significativamente melhor a longo prazo nestas condições e reduzem o risco de degradação do condutor que poderia eventualmente comprometer a segurança da linha. Conformidade com os padrões da indústria Os cabos de alumínio nu destinados à transmissão de energia devem cumprir os padrões internacionais ou nacionais reconhecidos. Esses padrões definem os requisitos mínimos de pureza do condutor, configuração de torção, propriedades mecânicas, resistência elétrica e procedimentos de teste. Especificar e adquirir condutores que atendam a esses padrões é uma base inegociável para uma operação segura e confiável da rede. Os padrões mais amplamente referenciados incluem IEC 61089 (condutores trançados de fio redondo para linhas aéreas), ASTM B230 e B231 (condutores de alumínio e liga de alumínio para uso aéreo) e padrões regionais como GB/T 1179 usados ​​na China. Para compras internacionais, os compradores devem especificar qual norma se aplica no país alvo e exigir provas documentais de conformidade por parte do fabricante. A certificação por sistemas de gestão de qualidade reconhecidos — como a ISO 9001 para qualidade de produção e a ISO 14001 para gestão ambiental — proporciona confiança adicional na consistência dos processos de fabricação. Fabricantes respeitáveis ​​também terão certificações específicas de produtos e poderão fornecer relatórios de testes que demonstrem conformidade com o padrão de condutor relevante. Segurança de terminação e conexão Um dos aspectos mais importantes — e frequentemente esquecidos — da seleção de cabos de alumínio simples é o sistema de terminação. O cabo em si pode ser especificado corretamente, mas conexões ruins são uma das principais causas de superaquecimento, arco elétrico e falha prematura em instalações de condutores de alumínio. O alumínio se expande e contrai mais que o cobre em resposta às mudanças de temperatura. Este ciclo térmico pode afrouxar gradualmente conexões que não foram apertadas adequadamente ou que usaram hardware incompatível. Com o tempo, as conexões soltas aumentam a resistência de contato, geram excesso de calor e criam risco de incêndio. A solução é usar conectores, braçadeiras e hardware especificamente classificados para condutores de alumínio e aplicar os valores corretos de torque de instalação conforme especificado pelo fabricante do hardware. Para conexões de jumpers e emendas em linhas aéreas, os conectores do tipo compressão são geralmente preferidos porque fornecem contato mecânico consistente em toda a seção transversal do condutor. Todo o hardware de terminação deve ser inspecionado durante a instalação e verificado novamente durante os ciclos de manutenção programados, especialmente em áreas sujeitas a vibrações ou grandes oscilações diárias de temperatura. A instalação moderna de cabos de alumínio, quando feita com os componentes e procedimentos corretos, pode oferecer a mesma confiabilidade a longo prazo que o cobre. A chave é garantir que cada elemento da instalação – condutor, hardware e mão de obra – seja compatível e compatível com o código. Conclusão Selecionar o cabo de alumínio puro certo exige mais do que comparar preços por metro. A decisão deve levar em consideração o tipo de condutor (AAC, AAAC ou ACSR), a capacidade de transporte de corrente necessária, os requisitos de amplitude mecânica, a exposição ambiental, os padrões aplicáveis ​​e a compatibilidade do sistema de terminação. Cada um desses fatores afeta diretamente a segurança, a confiabilidade e o custo total do ciclo de vida da instalação. Para a maioria das aplicações de transmissão aérea, o ACSR continua sendo a escolha preferida para vãos longos e linhas de alta carga, enquanto o AAAC oferece resistência superior à corrosão em ambientes costeiros ou quimicamente agressivos. AAC fornece uma solução econômica para vãos mais curtos em condições benignas. Em todos os casos, a conformidade com os padrões internacionais e as práticas de instalação adequadas são essenciais para alcançar o desempenho e a segurança que a aplicação exige. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
